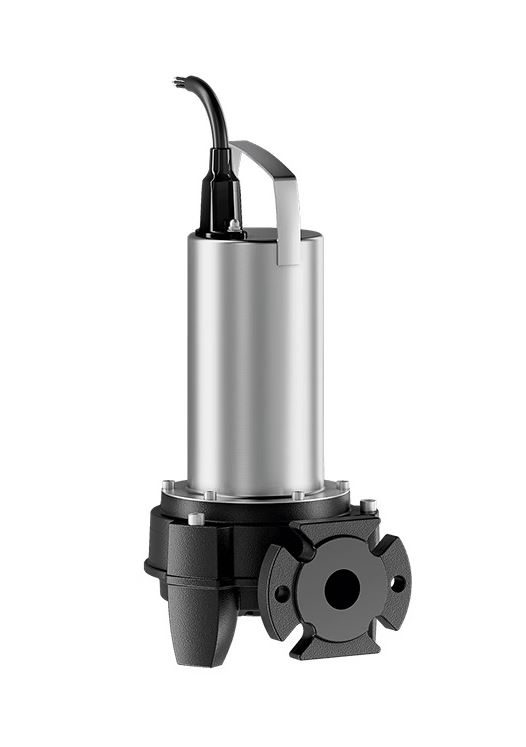

Wilo Rexa MINI3-S03/M008-523/A merülőmotoros szennyvíz szivattyú
Teljesen elárasztható vágószerkezetes szivattyú állandó és hordozható nedvesaknás telepítéshez, szakaszos üzemben.
Háztartásban történő szállításhoz:
Fekáliatartalmú szennyvíz
Szennyezettvíz (kis mennyiségű homokkal)
Szennyvízszállítás (DIN) EN 12050 szerint
A szivattyúk megfelelnek az EN 12050-1 szabvány követelményeinek.
Szennyvízszivattyú duplaollós működésű radiális vágószerkezettel.
Vízszintes nyomócsonk karimás és ovális csatlakozással.
A hidraulikaház és a járókerék szürkeöntvényből, a vágószerkezet alumíniumból edzett vágóacélból készült.
Felülethűtésű 1~ motor önkapcsoló termikus motorfelügyelettel.
Olajjal feltöltött tömítőkamra két csúszógyűrűs tömítéssel.
A motorház nemesacélból készült.
Leoldható csatlakozókábel kondenzátordobozzal, úszókapcsolóval és fázisváltó dugóval (CEE 7/7).
Termékadatok
Hidraulikatípus Kétcsatornás járókerék vágószerkezettel
Maximális üzemi nyomás PN 2 bar
Max. bemerülési mélység 7 m
közeghőmérséklet T 3 °C
Hidraulikai adatok
Maximális üzemi nyomás p 2,25 bar
Nyomócsonk DN 32/40
A szabadon áthaladó golyó mérete 10 mm
Hidraulikatípus Kétcsatornás járókerék vágószerkezettel
Max. bemerülési mélység 7 m
Max. szállítómagasság Hmax 20,5 m
Max. térfogatáram Qmax 16,6 m³/h
Min. közeghőmérséklet Tmin 3 °C
Max. közeghőmérséklet Tmax 40 °C
Min. környezeti hőmérséklet Tmin 3 °C
Max. környezeti hőmérséklet Tmax 40 °C
Kábel
Csatlakozókábel hossza 10 m
Kábeltípus H07RN-F
Kábel keresztmetszete 4G1 mm²
Csatlakozókábel típusa Leoldható
Szerkezeti anyagok
Szivattyúház Szürkeöntvény
Járókerék Szürkeöntvény
Tengely Nemesacél
Szivattyúoldali tömítés anyaga szilíciumkarbid
Tömítés anyaga NBR
Motor anyaga Nemesacél
Motoradatok
Hálózati csatlakozás 1~230 V, 50 Hz
Feszültségtűrés ±10 %
Motor névleges teljesítménye P2 0,75 kW
Teljesítményfelvétel P1 max 1,07 kW
Névleges áram IN 5,4A
Indítási áram I 21 A
Üzemmód (víz alatti) S1
Üzemmód (víz feletti) S2-15 min.
Névleges fordulatszám n 2829 1/min
Teljesítménytényező 0,87
Bekapcsolási mód Közvetlen online (DOL)
Pólusok száma 2
Max. kapcsolási gyakoriság t 60 1/h
Szigetelési osztály F
Védelmi osztály motor IP68
Felszereltség/funkció
Hálózati dugasz CEE7/7 (földelt villásdugó)
Úszókapcsoló igen
Zúzó igen
Robbanásvédelem típusa -
Motorvédelem Bimetál
Motor tömítettség-felügyelete nincs
Tömítőkamra tömítettség-felügyelete nincs
Szivárgáskamra tömítettség-felügyelete nincs
Telepítési méretek
Bemeneti csatlakozás -
Csatlakozás kimenet DN 32/40
