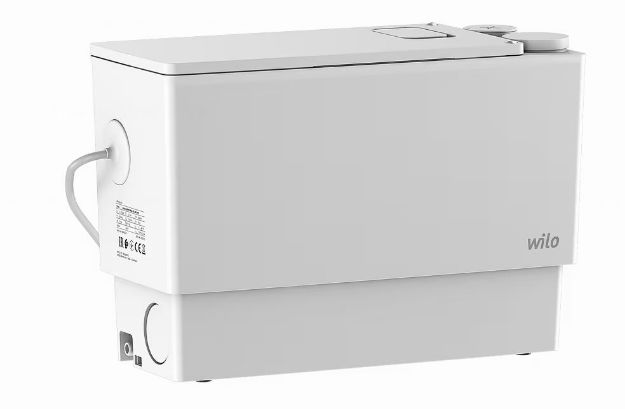

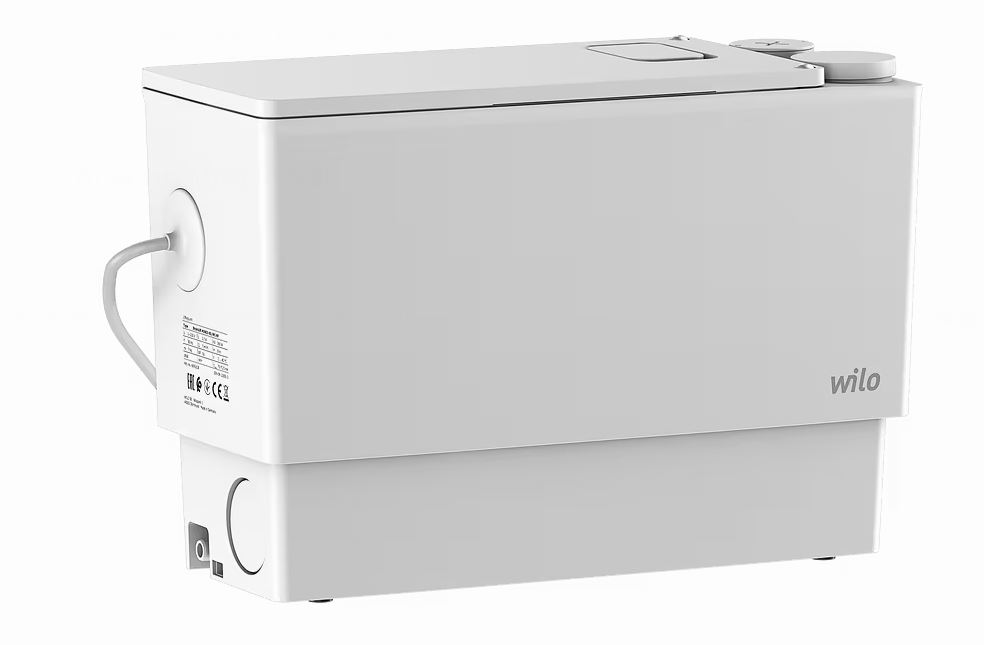

Wilo Drainlift MINI3-XS-EF szennyezettvíz átemelő telep

Wilo Drainlift MINI3-XS-EF szennyezettvíz átemelő telep

 Kompakt és csatlakoztatásra kész emelőrendszer mosogatók, zuhanyzók és fürdőkádak leeresztéséhez. közvetítő közeg
 A hazai területeken történő gyűjtéshez és promócióhoz: Szennyvíz ürülék nélkül

 Szennyvíz szivattyúzás 12050 után
 A szennyvízátemelő rendszer megfelel az EN 12050-2 szabvány követelményeinek.

 Építés
 Kompakt, csatlakoztatásra kész és teljesen elárasztó emelőrendszer merülőmotoros szivattyúval.
A szint érzékelése függőleges úszókapcsolóval történik.
 A szellőző a fedélbe van beépítve, és aktív szénszűrővel van felszerelve.
 Legfeljebb négy csatlakozás áll rendelkezésre: 1x bemenet 50 mm (DN 40), visszafolyásgátló nélkül, felfelé, gyárilag zárva.
2x bemenet 50/63 mm (DN 40/50), visszafolyásgátlóval, vízszintesen balra és jobbra kialakítva, gyárilag nyitott. 1x nyomáscsatlakozás 40/50 mm (DN 32/40), visszacsapó szeleppel, felfelé, gyárilag nyitott.

 Szállítási terjedelem
 1x hüvely 40/50 mm (DN 32/40) a nyomáskimenethez
 2x tömlőbilincs 32-50 mm
2x bemeneti csatlakozás 63 mm (DN 50)
2x hüvely 50/63 mm (DN 40/50)
2x visszafolyásgátló
4x csőbilincs 50-70 mm
 2x tömlőbilincs 32-50 mm
2x tömítődugók
 4x O-gyűrűk
 Padlórögzítés (felhajtóerő védelem): 2x rögzítő konzol csavarokkal és tiplikekkel
Beépítési és kezelési útmutató

Üzemi adatok
Megengedett alkalmazási kör
Közeg hőmérséklete T 3°C
Max. hordozóhőmérséklet, rövid ideig akár 5 perc T 75 °C
Környezeti hőmérséklet T 3°C
Maximális üzemi nyomás PN 1 bar

 Motoradatok
 Hálózati csatlakozás 1-230V, 50Hz
Feszültségtűrés ±10%
 Névleges motorteljesítmény P 2 0,25 kW
 Névleges fordulatszám n 2700 1/perc
Névleges áramerősség I N 2 A
 Izolációs osztály F
Védelmi osztályú motor IP68
Max kapcsolási frekvencia t 20 1/h

Anyagok
 tartály ABS
Szivattyúház PP-GF20
 járókerék PP-GF20

Beépítési méretek
 Szívóoldali csőcsatlakozás DN 40 (40 mm)
 Nyomásoldali csőcsatlakozás DN 32 (32 mm)
