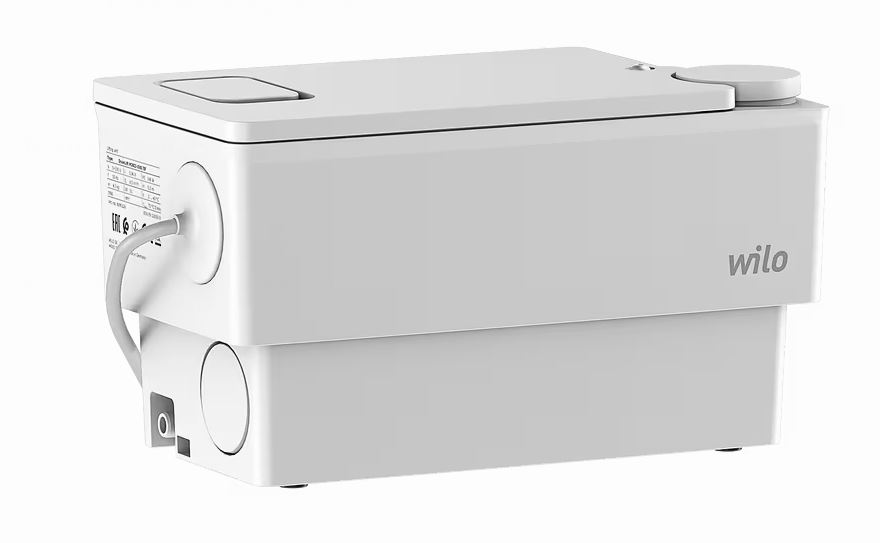

Wilo Drainlift MINI3-XXS-EF szennyezettvíz átemelő telep
Kompakt és csatlakoztatásra kész emelőrendszer mosogatók, zuhanyzók és fürdőkádak leeresztéséhez.
Közvetítő közeg
A hazai területeken történő gyűjtéshez és promócióhoz: Szennyvíz ürülék nélkül
Szennyvíz szivattyúzás 12050 után
A szennyvízátemelő rendszer megfelel az EN 12050-2 szabvány követelményeinek.
Építés
Kompakt, csatlakoztatásra kész és teljesen elárasztó emelőrendszer merülőmotoros szivattyúval.
A szint érzékelése függőleges úszókapcsolóval történik.
A szellőző a fedélbe van beépítve, és aktív szénszűrővel van felszerelve.
Legfeljebb négy csatlakozás áll rendelkezésre: 1x bemenet 50 mm (DN 40), visszafolyásgátló nélkül, felfelé, gyárilag zárva. 2x bemenet 50/63 mm (DN 40/50), visszafolyásgátlóval, vízszintesen balra és jobbra kialakítva, gyárilag nyitott.
1x nyomáscsatlakozás 40 mm (DN 32), visszacsapó szeleppel, vízszintesen jobbra tervezve, gyárilag nyitott.
Szállítási terjedelem
1x hüvely 40 mm (DN 32)
2x tömlőbilincs 32-50 mm
2x bemeneti csatlakozás 63 mm (DN 50)
2x hüvely 50/63 mm (DN 40/50)
2x visszafolyásgátló
4x csőbilincs 50-70 mm
2x tömlőbilincs 32-50 mm
2x tömítődugók
4x O-gyűrűk
Padlórögzítés (úszóképesség védelem): 2x rögzítő konzol csavarokkal és tiplikekkel
Beépítési és kezelési útmutató
Üzemi adatok
Megengedett alkalmazási kör
Közeg hőmérséklete T 3°C
Max. hordozóhőmérséklet, rövid ideig akár 5 perc T 75 °C
Környezeti hőmérséklet T 3°C
Maximális üzemi nyomás PN 1 bar
Motoradatok
Hálózati csatlakozás 1-230V, 50Hz
Feszültségtűrés ±10%
Névleges motorteljesítmény P 2 0,15 kW
Névleges fordulatszám n 2750 1/perc
Névleges áramerősség I N 1.2A
Izolációs osztály F
Védelmi osztályú motor IP68
Max kapcsolási frekvencia t 20 1/h
Anyagok
tartály ABS
Szivattyúház PP-GF20
járókerék PP-GF20
Beépítési méretek
Szívóoldali csőcsatlakozás DN 40 (40 mm)
Nyomásoldali csőcsatlakozás DN 32 (32 mm)
