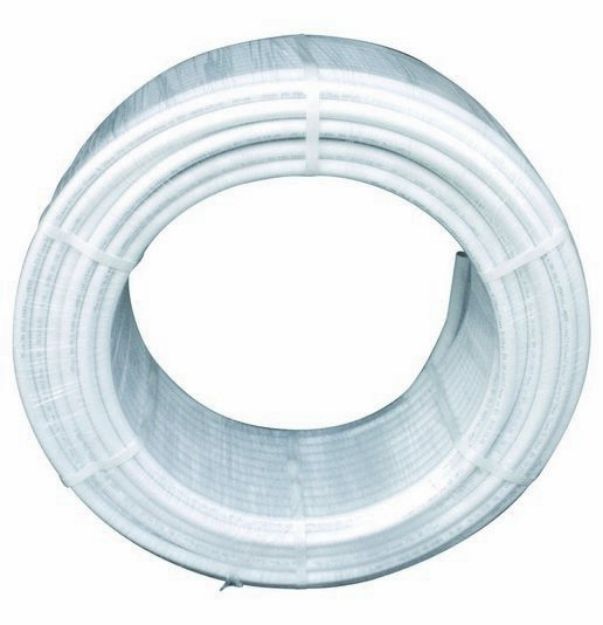

m-tech PeRtech 32x3mm (50m-es) ötrétegű fűtéstechnikai csővezeték (PeRt-Al-PeRt)

m-tech PeRtech 32x3mm (50m-es) ötrétegű fűtéstechnikai csővezeték (PeRt-Al-PeRt)

 MTech 16x2mm-es alumíniumbetétes ötrétegű cső Az MTech 16x2 ötrétegű cső előnyei:
 A többrétegű MTech 16x2 csövek átmenetet képeznek a fém-, illetve a műanyagcsövek között, és számos előnyt jelentenek a felhasználó számára: tökéletes korrózióállóság, könnyű alakíthatóság és formatartósság, alacsony szerelési költségek (hegesztés mentes eljárással - pl. préseléses és egyéb szorító kötések).
A többrétegű MTech 16x2 csöveknek nem csupán a korrózióállósága és a nyomásállósága nagy, de higiéniai és toxikológiai szempontból is teljesen kifogástalanok.
 A többrétegű csövek nem engedik át a fényt, így megakadályozzák az algásodást.
Épületek belső tereiben, a falon kívüli szereléshez a csövek külső fedőrétege megfelelő UV védelemmel van ellátva de kültéri szerelésnél védeni kell azokat a közvetlen napsugárzástól.Közvetlenül a fűtési rendszer elemeinek csatlakoztatásánál is számos előny jelentkezik:
 Gyorsan és egyszerűen szerelhető
Hajlékony és alaktartó csőrendszer
 Korrózióálló és vízkőmentes
Oxigéndiffúzió mentes
 Széles idomválaszték

Fűtésre használható

 “Figyelem! Műanyag csövek esetében a maximális nyomás és maximális hőmérséklet adatok nem egyidejűleg értendők!"

 MTech 16x2 ötrétegű cső felépítése:
 Belső PE-RT réteg
Ragasztóréteg
 Élhegesztéssel gyártott alumínium réteg
Ragasztóréteg
 Külső PE-RT réteg



Az MTech ötrétegű cső hajlítása:
 A többrétegű MTech 16x2 csövek könnyen hajlíthatók, kisebb átmérők esetén kézzel (5xD; D - a cső külső átmérője), vagy hajlító rugóval (3,5xD). Ily módon időt és idomokat lehet megtakarítani.

 A belső hajlítórugó használata:
 A rugót dugjuk be a csőbe, és a csövet kézzel hajlítsuk meg a kívánt sugárban.
Végül húzzuk ki a csőből a hajlítórugót.
 A külső hajlítórugó használata: Húzzuk a hajlítórugót a csőre, kézzel hajlítsuk meg a csövet, majd toljuk tovább a rugót a következő hajlítási pontig.
 A hajlítási műveletek befejezése után toljuk tovább a rugót a cső végéig, ahol lehúzhatjuk róla.

 Szerelési útmutató
1. Vágjuk el a csövet a speciális vágóollóval a megfelelő hosszúságúra, a cső tengelyére merőlegesesen.
2. A megfelelő átmérőjű kalibráló eszközt teljesen dugjuk be a csőbe, közben forgassuk el az óramutató járásával megegyező irányban.
 A cső belső átmérőjének kalibrálása, és a cső külső és belső élének rézselése egyetlen művelettel elvégezhető.
A művelet végén távolítsuk el az esetleges forgácsokat a csővégről.
Ellenőrizzük a cső tisztaságát és az élek letörtségét (a 15°-os él letörésnek körben láthatónak kell lennie).
FONTOS: Az él letörésnek a cső teljes peremén folytonosnak kell lennie, hogy elkerüljük az O-gyűrű kitolódását.
 3. Csúsztassuk be a csövet az idomba ütközésig.
A roppantógyűrű végén lévő ellenőrző réseken keresztül ellenőrizhető, hogy a cső a kívánt mélységig becsúszott-e az idomba.
 4. A préspofát szélesre nyitva helyezzük az idomra úgy, hogy az illeszkedjen az idom műanyag gyűrűjére.
 FIGYELEM! A tökéletes préselés csak tiszta, sérülésmentes préspofával lehetséges.
5. Kapcsoljuk be a présgépet - a préselési eljárás akkor sikeres, ha a préspofa teljesen bezáródik és egy éles kattanást vagy csattanást hallunk.
 A préselt hornyoknak folytonosnak kell lenniük az idom teljes külső kerületén.
6. Préselés ellenőrzése:
 • Az idomon lévő ellenőrző réseken láthatónak kell lennie a cső végének. (Ez a cső minimális betolási mélysége.)
• A présgyűrű kerületén két párhuzamos, homorú, ívelt bemélyedés látható
. • A két bemélyedés között egy párhuzamos domborulati ív látható. FIGYELEM! - Az idom présgyűrűje után a csőnek egyenes szakasszal kell folytatódnia, a présidom után a cső legalább 1xD távolságig nem hajlítható.
