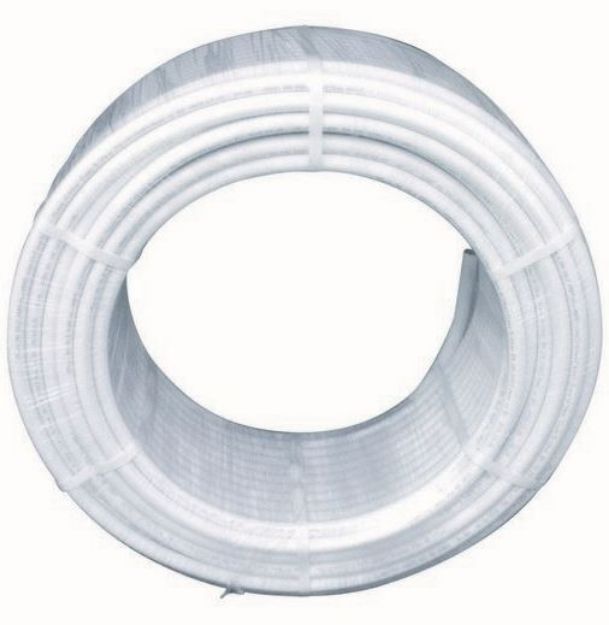

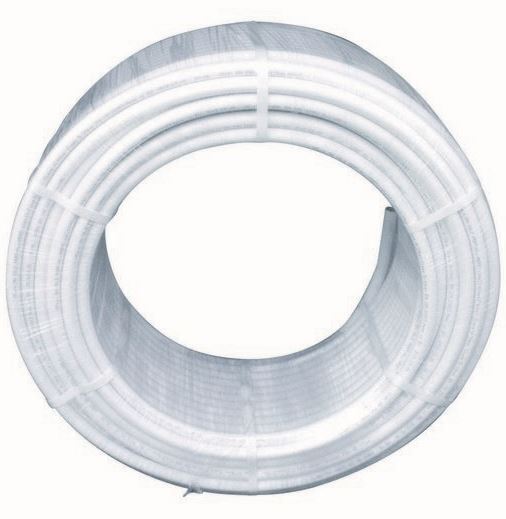

m-tech PeRtech 16x2mm (200m-es) ötrétegű fűtéstechnikai csővezeték (PeRt-Al-PeRt)

m-tech PeRtech 16x2mm (200m-es) ötrétegű fűtéstechnikai csővezeték (PeRt-Al-PeRt)


Az m-tech 16x2 ötrétegű cső előnyei:
A többrétegű m-tech 16x2 csövek átmenetet képeznek a fém-, illetve a műanyagcsövek között, és számos előnyt jelentenek a felhasználó számára: tökéletes korrózióállóság, könnyű alakíthatóság és formatartósság, alacsony szerelési költségek (hegesztés mentes eljárással - pl. préseléses és egyéb szorító kötések). A többrétegű m-tech 16x2 csöveknek nem csupán a korrózióállósága és a nyomásállósága nagy, de higiéniai és toxikológiai szempontból is teljesen kifogástalanok. A többrétegű csövek nem engedik át a fényt, így megakadályozzák az algásodást. Épületek belső tereiben, a falon kívüli szereléshez a csövek külső fedőrétege megfelelő UV védelemmel van ellátva de kültéri szerelésnél védeni kell azokat a közvetlen napsugárzástól.
Közvetlenül a fűtési rendszer elemeinek csatlakoztatásánál is számos előny jelentkezik:
Gyorsan és egyszerűen szerelhető
Hajlékony és alaktartó csőrendszer
Korrózióálló és vízkőmentes
Oxigéndiffúzió mentes
Széles idomválaszték

Fűtésre használható

“Figyelem! Műanyag csövek esetében a maximális nyomás és maximális hőmérséklet adatok nem egyidejűleg értendők!"

m-tech 16x2 ötrétegű cső felépítése:
Belső PE-RT réteg
Ragasztóréteg
Élhegesztéssel gyártott alumínium réteg
Ragasztóréteg
Külső PE-RT réteg





Az m-tech ötrétegű cső hajlítása:
A többrétegű m-tech 16x2 csövek könnyen hajlíthatók, kisebb átmérők esetén kézzel (5xD; D - a cső külső átmérője), vagy hajlító rugóval (3,5xD).
Ily módon időt és idomokat lehet megtakarítani.

A belső hajlítórugó használata:
A rugót dugjuk be a csőbe, és a csövet kézzel hajlítsuk meg a kívánt sugárban. Végül húzzuk ki a csőből a hajlítórugót.

A külső hajlítórugó használata:
Húzzuk a hajlítórugót a csőre, kézzel hajlítsuk meg a csövet, majd toljuk tovább a rugót a következő hajlítási pontig.
A hajlítási műveletek befejezése után toljuk tovább a rugót a cső végéig, ahol lehúzhatjuk róla.

 Szerelési útmutató:

1. Vágjuk el a csövet a speciális vágóollóval a megfelelő hosszúságúra, a cső tengelyére merőlegesen.
2. A megfelelő átmérőjű kalibráló eszközt teljesen dugjuk be a csőbe, közben forgassuk el az óramutató járásával megegyező irányban. A cső belső átmérőjének kalibrálása, és a cső külső és belső élének rézselése egyetlen művelettel elvégezhető. A művelet végén távolítsuk el az esetleges forgácsokat a csővégről. Ellenőrizzük a cső tisztaságát és az élek letörtségét (a 15°-os él letörésnek körben láthatónak kell lennie).
 FONTOS: Az él letörésnek a cső teljes peremén folytonosnak kell lennie, hogy elkerüljük az O-gyűrű kitolódását.
3. Csúsztassuk be a csövet az idomba ütközésig. A roppantógyűrű végén lévő ellenőrző réseken keresztül ellenőrizhető,
hogy a cső a kívánt mélységig becsúszott-e az idomba.
4. A préspofát szélesre nyitva helyezzük az idomra úgy, hogy az illeszkedjen az idom műanyag gyűrűjére.
FIGYELEM! A tökéletes préselés csak tiszta, sérülésmentes préspofával lehetséges.
5. Kapcsoljuk be a présgépet - a préselési eljárás akkor sikeres, ha a préspofa teljesen bezáródik és egy éles kattanást vagy csattanást hallunk. A préselt hornyoknak folytonosnak kell lenniük az idom teljes külső kerületén.
6. Préselés ellenőrzése:
• Az idomon lévő ellenőrző réseken láthatónak kell lennie a cső végének. (Ez a cső minimális betolási mélysége.)
• A présgyűrű kerületén két párhuzamos, homorú, ívelt bemélyedés látható.
• A két bemélyedés között egy párhuzamos domborulati ív látható.
FIGYELEM! - Az idom présgyűrűje után a csőnek egyenes szakasszal kell folytatódnia, a présidom után a cső legalább 1xD távolságig nem hajlítható.
