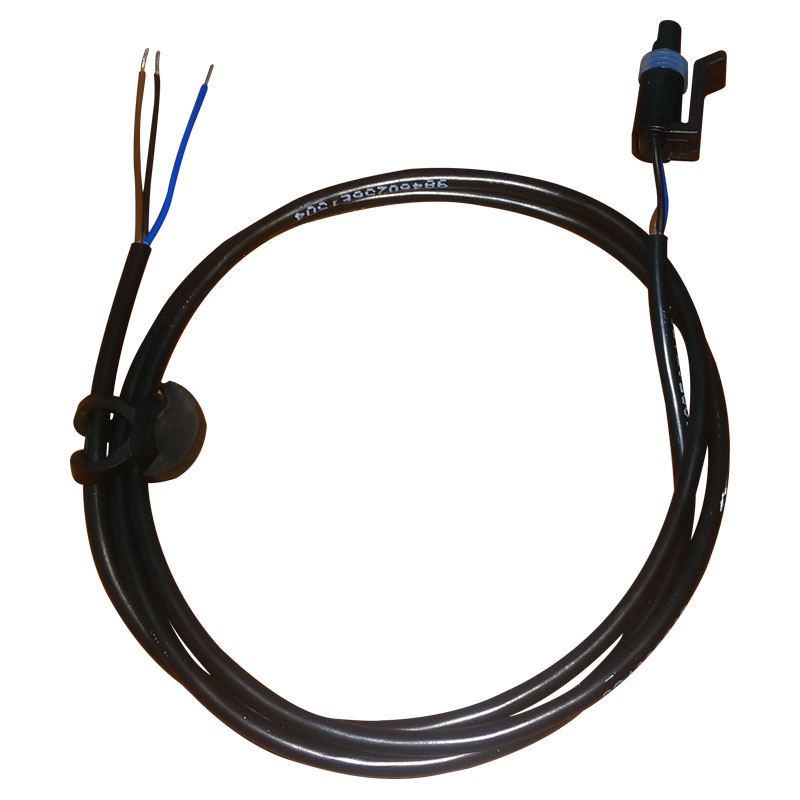

Grundfos PWM jelkábel (99165309)

Grundfos PWM jelkábel (99165309)

A szivattyú alacsony feszültségű impulzusszélesség modulált (PWM) jellel vezérelhető.
A PWM jel egy digitális forrásból származó jelekből analóg jelek előállítására szolgáló módszer.

A vezérlőjel csatlakozóban három vezető található:
jelbemenet
jelkimenet
jelreferencia.

Csatlakoztassa a kábelt a vezérlőegységhez egy Mini Superseal dugóval.
A PWM csak akkor üzemeltethető, ha a szivattyút PWM módra állították be.
Nyomja meg ötször a gombot, hogy a zöld LED világítani kezdjen.
Amikor PWM kábelt csatlakoztat, a sárga LED-ek világítani kezdenek és a szivattyút szabályozni lehet a PWM jellel.

Digitális, alacsony feszültségű PWM jel
A négyszöghullám PWM jelet 100 és 4.000 Hz közötti frekvenciatartományhoz tervezték.
A PWM jelet a fordulatszám (fordulatszám parancs) kiválasztására és visszacsatoló jelként használják. A PWM frekvencia a visszacsatoló jelben rögzített 75 Hz-re a keringetőben. Üzemi ciklus d % = 100 x t/T
