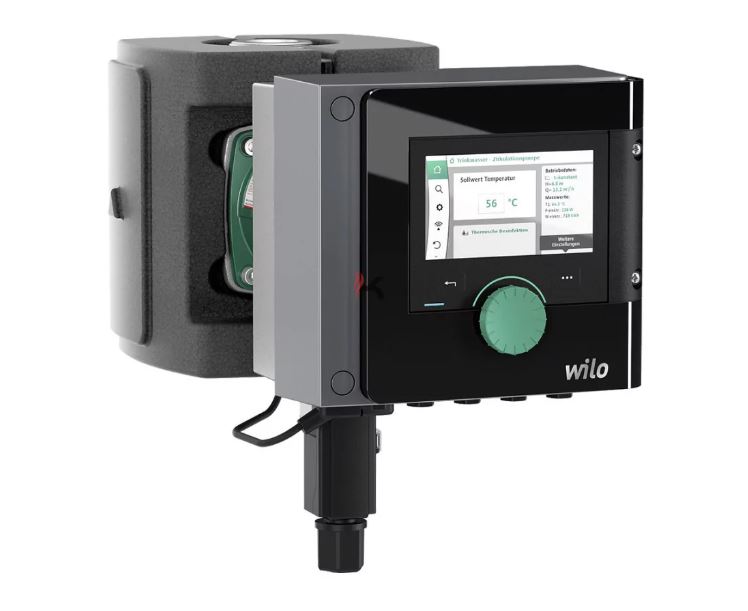

Wilo Stratos MAXO 25/0,5-10 PN10-R7 nagyhatásfokú szivattyú
Wilo-Stratos MAXO-R7 prémium okosszivattyú (R7 = belső hőmérséklet-érzékelő nélkül)
Nagyhatásfokú inline kivitelű nedvestengelyű szivattyú EC motorral és elektronikus teljesítményillesztéssel.
Fűtési víz, hidegvíz és víz/glikol-keverékek esetén alkalmazható.
Energiahatékonysági index (EEI) a szivattyú típusától függően ≤ 0,17 és ≤ 0,19 között.
Szabályzási módok:
A teljesítmény folyamatos, automatikus testreszabása a berendezés igényeihez alapjel megadása nélkül Wilo-Dynamic Adapt plus (gyári beállítás).
Akár 20 % energiamegtakarítás a dp-v szabályzási módhoz képest.
Állandó hőmérséklet (T-const.)
Állandó hőmérséklet-különbség (dT-const)
A betápláló szivattyú térfogatáramának igény szerinti optimalizálása több szivattyú hálózatba kapcsolása és kommunikációja révén (Multi-Flow Adaptation).
Állandó térfogatáram (Q-const.)
dp-c nyomáskülönbség-szabályzás a csőhálózat egy távoli pontján (rosszpont szabályzás)
Állandó nyomáskülönbség (dp-c)
Változó nyomáskülönbség (dp-v)
névleges munkapont-bevitel opcióval
Állandó fordulatszám (n-const.)
Felhasználó által definiált PID-szabályzás
Funkciók:
Fűtési hőmennyiség-mérés (a Wilo közeghőmérséklet-érzékelő tartozékkal vagy analóg hőmérséklet-érzékelővel, például 2x PT1000 használatával lehetséges)
Hűtési hőmennyiség-mérés (a Wilo közeghőmérséklet-érzékelő tartozékkal vagy analóg hőmérséklet-érzékelővel, például 2x PT1000 használatával lehetséges)
A szivattyú automatikus lekapcsolása nulla-átfolyás felismerése esetén (No-Flow Stop)
A fűtő- és hűtő üzemmód közti átkapcsolás (automatikus, külső vagy kézi) (automatikus, a Wilo közeghőmérséklet-érzékelő tartozékkal lehetséges)
Beállítható térfogatáram-korlátozás a Q-Limit funkció segítségével (Qmin. és Qmax.)
Ikerszivattyúk üzemmódjai:
Hatásfok optimalizált párhuzamos üzem dp-c és dp-v, fő- / tartalékszivattyús üzemhez
A konfigurált szivattyúbeállítások mentése és visszaállítása (3 visszaállítási pont)
Zavarjelzés-/figyelmeztető üzenet kijelzése szövegesen, elhárítási javaslattal
Légtelenítési funkció a forgórész-tér automatikus légtelenítéséhez
Automatikus csökkentett üzem (a Wilo közeghőmérséklet-érzékelő tartozékkal lehetséges)
Automatikus blokkolás-mentesítő funkció és beépített teljes motorvédelem
A szárazonfutás felismerése
Kijelző:
Szabályozási mód
Alapjel
Térfogatáram
Hőmérséklet (a Wilo közeghőmérséklet-érzékelő tartozékkal lehetséges)
Teljesítményfelvétel
Elektromos fogyasztás
Aktív hatások (pl. STOP, No-Flow Stop)
Kivitel:
2 konfigurálható analóg bemenet: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA és kereskedelemben kapható PT1000; tápellátás: +24 V DC 2 konfigurálható digitális bemenet (Ext. Off, Ext. Min. Ext. Max, fűtés/hűtés, manuális felülvezérlés (épületautomatizálás leválasztva), kezelés zárolása (billentyűzár és távirányításos konfiguráció elleni védelem))
2 konfigurálható jelzőrelé az üzemi és zavarjelzésekhez
Kártyahely az épületautomatizáláshoz csatlakozó interfészekkel ellátott Wilo-CIF modulokhoz (opcionális tartozékok: Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen CIF-modulok)
Wilo Net Wilo-rendszerbuszként a Wilo-termékek egymás közötti kommunikációjához, pl. Multi-Flow Adaptation; ikerszivattyús üzem és Wilo-Smart Gateway Automatikus vészhelyzeti üzem különleges állapotok esetén (meghatározható szivattyú fordulatszám) pl. a buszkommunikáció vagy jeladó adatok kimaradása esetén
Színes grafikus kijelző (4,3 coll) az egy gombos kezelési szinten végzett kezeléssel
Üzemi adatok kiolvasása és beállítása, valamint pl. üzembe helyezési protokoll létrehozása
Bluetooth-interfész segítségével (további tartozékok nélkül) a Wilo-Assistant applikációban
Beépített ikerszivattyú-vezérlés (az ikerszivattyúk készre vannak kábelezve), 2 egyes-szivattyú ikerszivattyú egységként történő alkalmazása esetén, csatlakozás a Wilo Net segítségével
Kábelszakadás-felismerés analóg jelnél (2–10 V vagy 4–20 mA esetén)
Kültéri telepítés időjárás-védelemmel a beépítési és üzemeltetési utasítás szerint lehetséges
Dátum és idő előre beállítva Hőszigetelő burkolat fűtésben történő alkalmazáshoz
Szállítási terjedelem
Szivattyú
Optimalizált Wilo-Connector minden mérethez ugyanaz
2x kábelcsavarzat M16 x 1,5
2x tömítés menetes csatlakozás esetén
Hőszigetelő burkolat
Beépítési és üzemeltetési utasítás
Opcionális tartozékok:
ClimaForm hideg elleni szigetelés a kondenzátumképződés elkerüléséhez
CIF-modul: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen PT 1000 (B) csőben elhelyezett jeladó
(Használati víz esetén) PT 1000 (AA) jeladó a merülőhüvelybe történő telepítés esetén
Nyomáskülönbség-jeladó Wilo közeghőmérséklet-érzékelő (utólagosan felszerelhető a közeghőmérséklet rögzítéséhez és kijelzéséhez, a fűtési és hűtési hőmennyiség méréséhez, valamint a hőmérsékletvezérelt T-const., dT-const. szabályzási módok használatához)
Üzemi adatok
Min. közeghőmérséklet Tmin -10 °C
Max. közeghőmérséklet Tmax 90 °C
Min. környezeti hőmérséklet Tmin -10 °C
Max. környezeti hőmérséklet Tmax 40 °C
Maximális üzemi nyomás PN 10 bar
Legkisebb szívómagasság 50 °C-nál 3 m
Legkisebb szívómagasság 95 °C-nál 10 m
Legkisebb szívómagasság 110 °C-nál 16 m
Motoradatok
Energiahatékonysági index (EEI) ≤0,19
Zavarkibocsátás EN 61800-3;2004+A1;2012 / lakókörnyezet (C1)
Zavartűrés EN 61800-3;2004+A1;2012 / ipari környezet (C2)
Hálózati csatlakozás 1~230 V, 50/60 Hz
Teljesítményfelvétel P1 max 275 W
Min. fordulatszám nmin 750 1/min
Max. fordulatszám nmax 3950 1/min
Védelmi osztály motor IPX4D
Kábelcsavarzat 5 x M16x1.5
Szerkezeti anyagok
Szivattyúház Szürkeöntvény
Járókerék PPS-GF40
Tengely 1.4122, DLC-bevonatú
Anyagraktár Műszén, antimonnal impregnált
Telepítési méretek
Szívóoldali csőcsatlakozás G 1½
Nyomóoldali csőcsatlakozás G 1½
Beépítési hossz L0 180 mm
