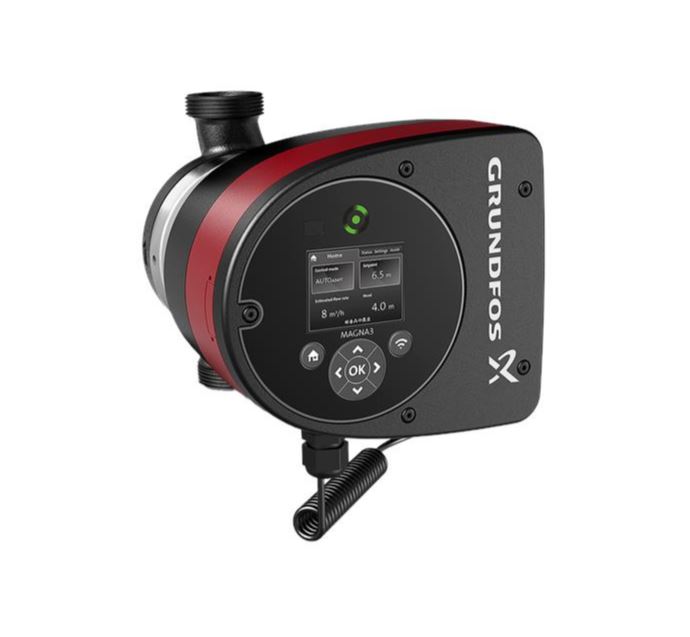

Grundfos MAGNA3 40-120F fűtési keringető szivattyú

Grundfos MAGNA3 40-120F fűtési keringető szivattyú

 MAGNA3 40-120F

Páratlan hatékonyságával, mindent átfogó termékskálájával és beépített kommunikációs lehetőségeivel, a MAGNA3 ideális olyan mérnökök és beszerzők számára, akik nagy teljesítményű fűtő- és hűtőrendszereket keresnek.
A MAGNA3 ideális választás szinte bármilyen épületprojekthez – legyen az régi vagy új.
 A szivattyú védett forgórészű típusú, ami azt jelenti, hogy a szivattyú és a motor egy egységet képez tengelytömítés nélkül és csak két tömítőgyűrűt használ tömítésként. A csapágyakat a szivattyúzott folyadék keni.
A MAGNA3 olyan szivattyú, ami nem igényel karbantartást és rendkívül alacsony az élettartam költsége.
 Jellemző tulajdonságok AUTOADAPT FLOWADAPT és FLOWLIMIT (csökkenti a szivattyú fojtószelep igényét)

 Arányos nyomás szabályozás
 Állandó nyomás szabályozás
 Állandó hőmérséklet szabályozás
 Hőmérséklet-különbség szabályozás (további hőmérséklet-érzékelőt igényel)
 Állandó görbe üzemmód Maximum and minimum munkagörbe
 Automatikus éjszakai üzemmód Hőmennyiség-monitor Nincs szükség külső motorvédelemre Innovatív szorítógyűrű, amelyen egyetlen csavar teszi könnyen áthelyezhetővé a szivattyúfejet.
 A fűtőrendszerekhez használt egyfejes szivattyúkat hőszigetelő burkolattal szállítjuk
 Átfogó hőmérséklet-tartomány a léghűtésű elektronika miatt
 Kommunikáció Vezeték nélküli kommunikáció a Grundfos GO Remote applikációval Terepi busz kommunikáció a CIM modulokon keresztül
 Digitális bemenetek Relékimenetek Analóg bemenet

 Termék jellemzők

 A MAGNA3 egy egyfázisú szivattyú, jellemzői pedig a következők Kapocsdobozba épített kontroller
 Kontrollpanel TFT kijelzővel a kapocsdobozon
 Kapocsdoboz előkészítve a külön rendelhető CIM modulokhoz
 Beépített nyomáskülönbség és hőmérséklet érzékelő
 Öntöttvas szivattyúház (rozsdamentes acél változatban is kapható)
 Szénszál erősítésű kompozit forgórész burkolat
 Rozsdamentes acél csapágypajzs és forgórész burkolat
 Alumíniumötvözet állórészház
 Léghűtésű teljesítmény elektronika Motor és elektronika szabályozó
A MAGNA3 egy 4-pólusú állandó mágnesű szinkronmotort (PM motor) tartalmaz.
 Ezt a motortípust a hagyományos aszinkron rövidrezárt forgórészű motorhoz képest nagyobb hatásfok jellemzi.
 A szivattyú fordulatszámát egy beépített frekvenciaváltó szabályozza.

 Folyadék:
 Szivattyúzott

közeg:
 Víz

Folyadékhőmérséklet tartomány:
 -10 .. 110 °C

Folyadék-hőmérséklet működés közben:
 60 °C

Sűrűség:
 983.2 kg/m³

 Műszaki:

Névleges térfogatáram:
 14.14 m³/h

 Névleges szállítómagasság:
 7.263 m

 TF osztály:
 110

Jóváhagyások az adattáblán:
 CE,VDE,EAC,CN ROHS,WEEE

 Anyagok:

 Szivattyúház:
 Öntöttvas
 EN-GJL-250
 ASTM A48-250B

Járókerék:
 PES 30%GF

 Telepítés:

 Megengedett hőmérséklettartomány:
 0 .. 40 °C

Maximális üzemi nyomás:
 10 bar

 Karimaszabvány:
 DIN

Csőcsatlakozás:
 DN 40

 Névl. nyomás:
 PN6/10

Beépítési hossz:
 250 mm

 Elektromos adatok:

 Telj. - P1:
 17 .. 427 W

Hálózati frekvencia:
 50 / 60 Hz

Névleges feszültség:
 1 x 230 V

Maximális áramfelvétel:
 0.19 .. 1.96 A

Védettségi osztály (IEC 34-5):
 X4D

 Szigetelési osztály (IEC 85):
 F

 Egyéb:

 Energia (EEI):
 0.18

Nettó tömeg:
 16.1 kg

 Össztömeg:
 17.6 kg

 Szállítási térfogat:
 0.039 m³

Dán VVS No.:
 380952412

Svéd RSK szám:
 5732489

 Finn:
 4615148

Norvég NRF szám:
 9042662

Származási ország:
 DE

Egyedi vámtarifaszám:
 84137030

Specifikáció

Terméknév
MAGNA3 40-120 F

 Cikkszám:
97924270

EAN szám:
5710626493456

Műszaki

Névleges térfogatáram
 14.14 m³/h

 Névleges szállítómagasság
 7.263 m

 Max. szállítómagasság
120 dm

TF osztály
 110

Jóváhagyások az adattáblán
CE,VDE,EAC,CN ROHS,WEEE
Modell D

 Anyagok

Szivattyúház
Öntöttvas

Szivattyúház
EN-GJL-250

Szivattyúház
 ASTM A48-250B

Járókerék
 PES 30%GF

 Telepítés

 Megengedett hőmérséklettartomány
 0 .. 40 °C

 Maximális üzemi nyomás
 10 bar

Karimaszabvány
 DIN

 Csőcsatlakozás
DN 40

Névl. nyomás
 PN6/10

Beépítési hossz
250 mm

Folyadék

Szivattyúzott közeg
 Víz

Folyadékhőmérséklet tartomány
 -10 .. 110 °C

Folyadék-hőmérséklet működés közben
 60 °C

Sűrűség
983.2 kg/m³

Elektromos adatok

Telj.
 - P1 17 .. 427 W

 Hálózati frekvencia
 50 / 60 Hz

Névleges feszültség
 1 x 230 V

Maximális áramfelvétel
 0.19 .. 1.96 A

Védettségi osztály
 (IEC 34-5) X4D

Szigetelési osztály
 (IEC 85) F

Egyéb

 Energia (EEI)
 0.18

Nettó tömeg
 16.1 kg

Össztömeg
17.6 kg

Szállítási térfogat
 0.039 m³

Dán VVS No. 380952412
Svéd RSK szám 5732489
Finn 4615148
Norvég NRF szám 9042662
Származási ország DE
Egyedi vámtarifaszám 84137030
