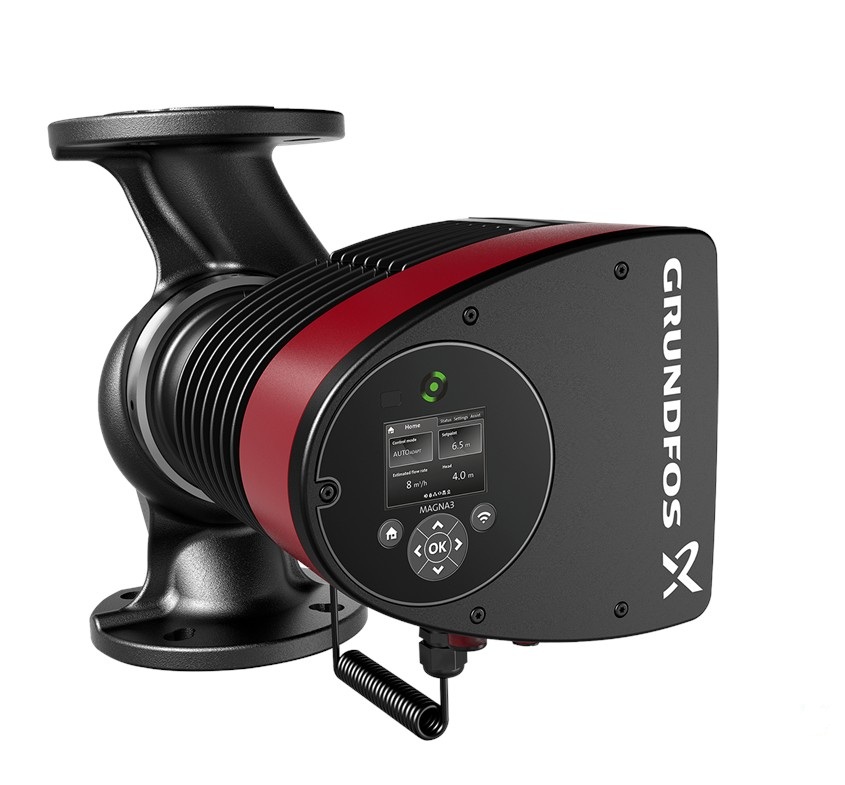

Grundfos MAGNA3 32-120F fűtési keringető szivattyú

Grundfos MAGNA3 32-120F fűtési keringető szivattyú


 Páratlan hatékonyságával, mindent átfogó termékskálájával és beépített kommunikációs lehetőségeivel, a MAGNA3 ideális olyan mérnökök és beszerzők számára, akik nagy teljesítményű fűtő- és hűtőrendszereket keresnek.
A MAGNA3 ideális választás szinte bármilyen épületprojekthez – legyen az régi vagy új.
 A szivattyú védett forgórészű típusú, ami azt jelenti, hogy a szivattyú és a motor egy egységet képez tengelytömítés nélkül és csak két tömítőgyűrűt használ tömítésként. A csapágyakat a szivattyúzott folyadék keni.
 A MAGNA3 olyan szivattyú, ami nem igényel karbantartást és rendkívül alacsony az élettartam költsége.

Jellemző tulajdonságok
 AUTOADAPT FLOWADAPT és FLOWLIMIT (csökkenti a szivattyú fojtószelep igényét) Arányos nyomás szabályozás
 Állandó nyomás szabályozás
 Állandó hőmérséklet szabályozás
 Hőmérséklet-különbség szabályozás (további hőmérséklet-érzékelőt igényel)
 Állandó görbe üzemmód Maximum and minimum munkagörbe
 Automatikus éjszakai üzemmód
 Hőmennyiség-monitor Nincs szükség külső motorvédelemre Innovatív szorítógyűrű, amelyen egyetlen csavar teszi könnyen áthelyezhetővé a szivattyúfejet.

 A fűtőrendszerekhez használt egyfejes szivattyúkat hőszigetelő burkolattal szállítjuk
 Átfogó hőmérséklet-tartomány a léghűtésű elektronika miatt

 Kommunikáció
 Vezeték nélküli kommunikáció a Grundfos GO Remote applikációval
 Terepi busz kommunikáció a CIM modulokon keresztül Digitális bemenetek
 Relékimenetek Analóg bemenet

 Termék jellemzők
 A MAGNA3 egy egyfázisú szivattyú, jellemzői pedig a következők
 Kapocsdobozba épített kontroller Kontrollpanel TFT kijelzővel a kapocsdobozon Kapocsdoboz előkészítve a külön rendelhető CIM modulokhoz

 Beépített nyomáskülönbség és hőmérséklet érzékelő
 Öntöttvas szivattyúház (rozsdamentes acél változatban is kapható)
 Szénszál erősítésű kompozit forgórész burkolat Rozsdamentes acél csapágypajzs és forgórész burkolat
 Alumíniumötvözet állórészház Léghűtésű teljesítmény elektronika Motor és elektronika szabályozó A MAGNA3 egy 4-pólusú állandó mágnesű szinkronmotort (PM motor) tartalmaz.
Ezt a motortípust a hagyományos aszinkron rövidrezárt forgórészű motorhoz képest nagyobb hatásfok jellemzi.
 A szivattyú fordulatszámát egy beépített frekvenciaváltó szabályozza.

 Folyadék: Szivattyúzott
közeg: Víz
Folyadékhőmérséklet tartomány: -10 .. 110 °C
 Folyadék-hőmérséklet működés közben: 60 °C
Sűrűség: 983.2 kg/m³
 Műszaki: Névleges
 térfogatáram: 11.22 m³/h
Névleges szállítómagasság: 7.239 m
TF osztály: 110
Jóváhagyások az adattáblán: CE,VDE,EAC,CN ROHS,WEEE

Anyagok:
Szivattyúház: Öntöttvas EN-GJL-250 ASTM A48-250B
Járókerék: PES 30%GF
 Telepítés: Megengedett
hőmérséklettartomány: 0 .. 40 °C
Maximális üzemi nyomás: 10 bar
Karimaszabvány: DIN
 Csőcsatlakozás: DN 32
Névl. nyomás: PN6/10
 Beépítési hossz: 220 mm

Elektromos adatok:
Telj. - P1: 15 .. 333 W
Hálózati frekvencia: 50 / 60 Hz
Névleges feszültség: 1 x 230 V
Maximális áramfelvétel: 0.18 .. 1.55
 A Védettségi osztály (IEC 34-5): X4D
Szigetelési osztály (IEC 85): F

Egyéb:
Energia (EEI): 0.18
Nettó tömeg: 15.3 kg
 Össztömeg: 17.1 kg
Szállítási térfogat: 0.039 m³
Dán VVS No.: 380951312
 Svéd RSK szám: 5732486
Finn: 4615145
Norvég NRF szám: 9042657
Származási ország: DE
Egyedi vámtarifaszám: 84137030
