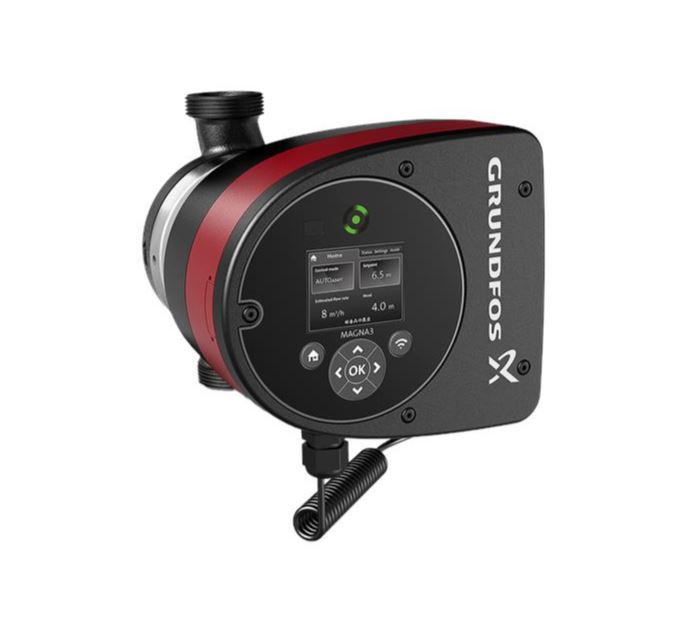

Grundfos MAGNA3 25-80 fűtési keringető szivattyú

Grundfos MAGNA3 25-80 F fűtési keringető szivattyú

 MAGNA3 25-80
Páratlan hatékonyságával, mindent átfogó termékskálájával és beépített kommunikációs lehetőségeivel, a MAGNA3 ideális olyan mérnökök és beszerzők számára, akik nagy teljesítményű fűtő- és hűtőrendszereket keresnek.
A MAGNA3 ideális választás szinte bármilyen épületprojekthez – legyen az régi vagy új.
A szivattyú védett forgórészű típusú, ami azt jelenti, hogy a szivattyú és a motor egy egységet képez tengelytömítés nélkül és csak két tömítőgyűrűt használ tömítésként.
A csapágyakat a szivattyúzott folyadék keni. A MAGNA3 olyan szivattyú, ami nem igényel karbantartást és rendkívül alacsony az élettartam költsége.

 Jellemző tulajdonságok

 AUTOADAPT FLOWADAPT és FLOWLIMIT (csökkenti a szivattyú fojtószelep igényét)
 Arányos nyomás szabályozás
 Állandó nyomás szabályozás
 Állandó hőmérséklet szabályozás
 Hőmérséklet-különbség szabályozás (további hőmérséklet-érzékelőt igényel)
 Állandó görbe üzemmód
 Maximum and minimum munkagörbe
 Automatikus éjszakai üzemmód
 Hőmennyiség-monitor
 Nincs szükség külső motorvédelemre
 Innovatív szorítógyűrű, amelyen egyetlen csavar teszi könnyen áthelyezhetővé a szivattyúfejet.
 A fűtőrendszerekhez használt egyfejes szivattyúkat hőszigetelő burkolattal szállítjuk
 Átfogó hőmérséklet-tartomány a léghűtésű elektronika miatt

 Kommunikáció

 Vezeték nélküli kommunikáció a Grundfos GO Remote applikációval
 Terepi busz kommunikáció a CIM modulokon keresztül
 Digitális bemenetek
 Relékimenetek
 Analóg bemenet

 Termék jellemzők

A MAGNA3 egy egyfázisú szivattyú, jellemzői pedig a következők
 Kapocsdobozba épített kontroller
 Kontrollpanel TFT kijelzővel a kapocsdobozon
 Kapocsdoboz előkészítve a külön rendelhető CIM modulokhoz
 Beépített nyomáskülönbség és hőmérséklet érzékelő
 Öntöttvas szivattyúház (rozsdamentes acél változatban is kapható)
 Szénszál erősítésű kompozit forgórész burkolat
 Rozsdamentes acél csapágypajzs és forgórész burkolat
 Alumíniumötvözet állórészház
 Léghűtésű teljesítmény elektronika
 Motor és elektronika szabályozó
A MAGNA3 egy 4-pólusú állandó mágnesű szinkronmotort (PM motor) tartalmaz.
Ezt a motortípust a hagyományos aszinkron rövidrezárt forgórészű motorhoz képest nagyobb hatásfok jellemzi.
 A szivattyú fordulatszámát egy beépített frekvenciaváltó szabályozza.

Folyadék:

Szivattyúzott közeg:
 Víz
 Folyadékhőmérséklet tartomány:
 -10 .. 110 °C
Folyadék-hőmérséklet működés közben:
 60 °C
Sűrűség:
 983.2 kg/m³

 Műszaki:

 Névleges térfogatáram:
 4.5 m³/h
Névleges szállítómagasság:
 5.649 m
 TF osztály:
 110
Jóváhagyások az adattáblán:
 CE,VDE,EAC,CN ROHS,WEEE

 Anyagok:

 Szivattyúház:
 Öntöttvas
 EN-GJL-200 ASTM A48-200B
Járókerék:
 PES 30%GF

 Telepítés:

 Megengedett hőmérséklettartomány:
 0 .. 40 °C
Maximális üzemi nyomás:
 10 bar
 Csőcsatlakozás:
 G 1 1/2"
Névl. nyomás:
 PN10
 Beépítési hossz:
 180 mm

 Elektromos adatok:

 Telj. - P1:
 9 .. 116 W
Hálózati frekvencia:
 50 / 60 Hz
 Névleges feszültség:
 1 x 230 V
Maximális áramfelvétel:
 0.09 .. 1.02 A
 Védettségi osztály (IEC 34-5):
 X4D
Szigetelési osztály (IEC 85):
 F

Egyéb:

Energia (EEI):
 0.18
Nettó tömeg:
 4.81 kg
 Össztömeg:
 5.27 kg
Szállítási térfogat:
 0.015 m³
Dán VVS No.:
 380790080
Svéd RSK szám:
 5732574
 Finn:
 4615544
 Norvég NRF szám:
 9042327
Származási ország: DE
 Egyedi vámtarifaszám: 84137030
