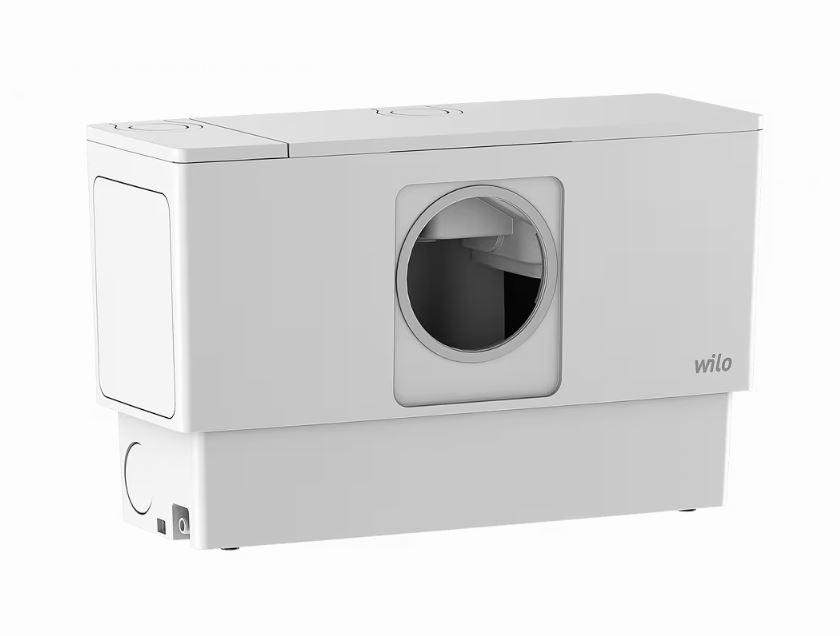

Wilo Drainlift MINI5-XS/WC-EF szennyezettvíz átemelő telep

Wilo Drainlift MINI5-XS/WC-EF szennyezettvíz átemelő telep

 Hidraulikus adatok
 Maximális üzemi nyomás PN 1 bar
Min. folyadék hőmérséklet T min 3 °C
Max. folyadék hőmérséklet T max 50 °C
Min. környezeti hőmérséklet T min 3 °C
Max. környezeti hőmérséklet T max 50 °C
 Max. folyadék hőmérséklete, rövid ideig, legfeljebb 30 percig.  T 75
 Hangnyomás szint 59,5 dB
 Max. kapcsolási hangerő V 1,8 l
 Macerator igen

Motor adatok
 Hálózati csatlakozás 1~230 V, 50 Hz
 Névleges áramerősség I N 3,5 A
Védelmi osztály IP68
 Fázis 1
 Névleges fordulatszám n 2800 1/perc
Pólusok száma 2
 Aktiválás típusa Direct On Line (DOL)
 Max. kapcsolási frekvencia t 20 1/h
 A kiválasztott járókerék teljesítményfelvétele P1(Q=max.) * szivattyúk száma P1 700 W
 Üzemmód (nem merítve) S3-15%
Szigetelési osztály F

Anyagok
 Szivattyúház PP-GF20
 Járókerék PP-GF20
Tengely Rozsdamentes acél
Motorház PPO/PA GF30

Beépítési méretek
Csőcsatlakozás a szívóoldalon DNs -
Csőcsatlakozás a nyomóoldalon DNd DN 32

Kompakt emelőegység riasztóérintkezővel, csatlakoztatásra kész, mosdó, zuhany, fürdőkád és WC lefolyóhoz.

 Folyadék
 Az alábbiak begyűjtésére és szivattyúzására háztartási területeken:
 Széklettartalmú szennyvíz

 Szennyvíz szivattyúzás 12050 szerint
 A szennyvízátemelő egység megfelel az EN 12050-3 szabvány követelményeinek.
 Az 12050-3 szabványnak megfelelő egységeknél vegye figyelembe a következő pontokat:
 Minden csatlakoztatott vízelvezető berendezés ugyanabban a helyiségben van felszerelve.
Egy további WC található a visszaáramlási szint felett.

Építés
 Kompakt, teljesen merülő emelőegység búvárszivattyúval, csatlakozásra készen. A búvárszivattyú forgó lapáttal van felszerelve.
A penge megbízhatóan aprítja fel a bélsárt a szennyvízben.
A szintmérés szintérzékelővel történik.
 A szellőző a belső burkolatba van beépítve, és aktív szénszűrővel van ellátva.
 Az emelőegység berregővel és potenciálmentes riasztóérintkezővel is fel van szerelve (max. kapcsolási teljesítmény: 42 V=, 500 mA, érintkező típusa: alaphelyzetben zárt érintkező (NC)).
 Ha magas víz van a tartályban, hangjelzés hallható.
A potenciálmentes érintkezőn keresztül külső riasztási jel is csatlakoztatható.
 A tartály fedele tökéletesen tömíti az egységet.
 Legfeljebb öt csatlakozás áll rendelkezésre: 1x 40 mm-es bemenet (DN 40) visszacsapó szelep nélkül, felül található, gyárilag zárva.
2x 40/50 mm-es beömlőnyílás (DN 40/50) visszacsapó szeleppel, vízszintes helyzetben bal és jobb oldalon, nyitott gyári.
1x 110 mm-es WC csatlakozás (DN 110), elöl található, gyárilag nyitott.
Szükség esetén a WC-csatlakozás vízszintesen elhelyezhető a bal oldalon.
 A hozzá tartozó nyílás gyárilag zárva van.
1 db 32/40 mm-es nyomónyílás (DN 32/40) visszacsapó szeleppel, felül található, gyárilag nyitott.
 Szükség esetén a nyomónyílás vízszintesen elhelyezhető a jobb oldalon.
 A hozzá tartozó nyílás gyárilag zárva van.

Szállítási terjedelem
 1x gallér HT csőhöz DN 32/40 (32/40 mm)
 2 db 32-50 mm-es tömlőbilincs
1x gallér HT csőhöz DN 110 (110 mm)
1x szorítógyűrű
1x 110-130 mm-es tömlőbilincs
 2x bemeneti csatlakozás DN 50 (50 mm)
2x gallér HT csőhöz DN 40/50 (40/50 mm)
 2x visszacsapó szelep
2x 50-70 mm-es csőbilincs
2 db 32-50 mm-es tömlőbilincs
 2x tömítődugó
6x O-gyűrűk
Padlórögzítés beszerelése (úszóképesség biztosítékok): 2x tartókonzol csavarokkal és fali dugókkal
 Készlet vészleeresztéshez (lefolyócső, tömlőbilincs, tömítődugó)
 Készlet mélységi szíváshoz
Készlet vízszintes nyomónyíláshoz
Beépítési és kezelési útmutató

 Működési adatok
Jóváhagyott alkalmazási terület
Folyadék hőmérséklet T 3 °C
Max. folyadék hőmérséklete, rövid ideig, legfeljebb 30 percig. T 75
Környezeti hőmérséklet T 3 °C
Maximális üzemi nyomás PN 1 bar
 Max. kapcsolási hangerő V 1,8 l

 Motor adatok
Hálózati csatlakozás 1~230 V, 50 Hz
 Feszültségtűrés ±10 %
Névleges teljesítmény P 2 0,45 kW
Névleges fordulatszám n 2800 1/perc
Névleges áramerősség I N 3,5 A
Szigetelési osztály F
 Védelmi osztályú motor IP68
Max. kapcsolási frekvencia t 20 1/h

 Anyagok
 Tartály ABS
 Szivattyúház PP-GF20
 Járókerék PP-GF20

Beépítési méretek
Csőcsatlakozás a szívóoldalon DN 50 (50 mm)
Csőcsatlakozás a nyomóoldalon DN 32 (32 mm)

 Rendelési információk
 Márka Wilo
 Termékleírás DrainLift MINI5-XS/WC-EF
 Nettó tömeg, kb. m 7,8 kg
 Cikkszám 6095130
