A kondenzációs kazán és a klíma ma már a legtöbb háztartás alapfelszereltsége, és mindkettő folyamatosan termel kondenzvizet. Amíg a víz a gravitáció segítségével lefolyóba vezethető, nincs is vele gond. A pincében, gépházban vagy utólag felszerelt klímánál azonban gyakran nincs mélyebben fekvő lefolyó. Ilyenkor a kondenzátumot szivattyúval kell átemelni. Cikkünkben számokkal mutatjuk meg, mikor van szükség kondenzátum-átemelőre, mekkora teljesítmény kell, és miért jó választás a Wilo-NovaCON.
Gyors összefoglaló
A kondenzátum-átemelő (kondenzvíz-szivattyú) egy kis tartállyal és úszókapcsolóval egybeépített szivattyú, amely a kondenzációs kazánok és klímaberendezések kondenzvizét automatikusan felemeli egy magasabban vagy távolabb fekvő lefolyóig. Akkor van rá szükség, ha a készülék kondenzvíz-kivezetése alacsonyabban van a lefolyónál, vagy ha a lejtés nem biztosítható. Egy 24 kW-os kondenzációs gázkazán átlagosan 1–2, csúcsüzemben 2–3 liter kondenzvizet termel óránként, egy 3,5 kW-os split klíma párás nyári napon 0,5–1,5 litert. A Wilo-NovaCON 6,3 l/perc (≈380 l/h) szállítási teljesítménnyel és 4,5 m emelőmagassággal ennek a mennyiségnek a sokszorosát is elvezeti. Tartálya 2,2 literes, zajszintje legfeljebb 45 dB(A). Beépített visszacsapó szeleppel és potenciálmentes riasztóérintkezővel rendelkezik, anyagai a savas kondenzátumnak is ellenállnak. Áramfogyasztása egy átlagos családi háznál évi 1 kWh alatt marad, vagyis néhány tíz forint.
Mi az a kondenzvíz, és honnan keletkezik a háztartásban?
Kondenzvíz akkor keletkezik, amikor a vízgőzt tartalmazó levegő vagy füstgáz a harmatpontja alá hűl, és a pára vízzé csapódik ki. Egy átlagos háztartásban két fő forrása van.
Kondenzációs kazán. A földgáz elégetésekor vízgőz keletkezik. A kondenzációs kazán ezt a gőzt a füstgázból lehűtve visszanyeri, ebből adódik a 10–15%-kal jobb hatásfoka a hagyományos kazánokhoz képest. Egy köbméter földgáz elégetésekor elméletileg kb. 1,5–1,6 liter víz képződhet. Ennek egy része kondenzátumként a kazán szifonjában jelenik meg, és el kell vezetni.
Klímaberendezés és hőszivattyú. Hűtési üzemben a beltéri egység hideg hőcserélőjén kicsapódik a levegő páratartalma. Fűtési üzemben a kültéri egységen, illetve leolvasztáskor keletkezik víz. A beltéri egység kondenzvizét ezért mindig el kell vezetni.
Mennyi kondenzvíz keletkezik?
| Készülék | Jellemző kondenzvízmennyiség | Szezonális mennyiség |
|---|---|---|
| 24 kW-os kondenzációs gázkazán | átlagosan 1–2 l/h, csúcsüzemben 2–3 l/h | 1 000–2 000 l / fűtési szezon |
| 35 kW-os kondenzációs gázkazán | átlagosan 1,5–3 l/h, csúcsüzemben 3–4 l/h | 1 500–3 000 l / fűtési szezon |
| 2,5–3,5 kW-os split klíma (hűtés) | 0,5–1,5 l/h párás időben | 300–1 500 l / nyár |
| 5–7 kW-os multi-split klíma (hűtés) | 1–3 l/h | 800–3 000 l / nyár |
(Tájékoztató értékek. A tényleges mennyiség a fűtési rendszer hőmérsékletétől, a terheléstől és a levegő páratartalmától függ.)
A táblázat alapján egy családi ház kondenzvize évente 1–3 ezer liter. Ennyi víz nem csöpöghet a padlóra, nem állhat meg egy rosszul lejtő csőben, és nem folyhat a falba.
Mikor kell kondenzvíz-szivattyú? Öt tipikus helyzet
A kondenzvizet elsősorban gravitációsan, vagyis folyamatos lejtéssel kell a lefolyóba vezetni. Ez a legolcsóbb és legmegbízhatóbb megoldás. Kondenzátum-átemelőre akkor van szükség, ha ez nem lehetséges:
- A kazán a pincében van, a csatornabekötés pedig magasabban fut, vagy a pincében nincs padlóösszefolyó.
- Utólagos klímaszerelésnél a beltéri egység belső falon van, és a kondenzvizet nem lehet lejtéssel a homlokzaton kivezetni vagy a fürdőszobai lefolyóig vinni.
- A beltéri egység alacsonyan van szerelve (parapet- vagy padlókonzolos egység), ezért a kondenzvíz-kivezetése a lefolyó szintje alatt van.
- Hosszú a vízszintes nyomvonal, és a 1–2%-os folyamatos lejtés nem tartható, például álmennyezetben vagy több szobán keresztül.
- Felújításnál nem akarják a burkolatot bontani egy új lefolyóág miatt.
Gyakorlati szabály: ha a kondenzvíz-kivezetés és a lefolyó között nincs legalább 1 cm lejtés méterenként, vagy a lefolyó a kivezetésnél magasabban van, akkor kondenzátum-átemelő kell.
Hogyan működik egy kondenzátum-átemelő?
A kondenzátum-átemelő szakaszosan, a gyűjtés és az időszakos továbbítás elve szerint működik. A kondenzvíz ugyanis nem egyenletesen, hanem csöppenként érkezik.
1. Gyűjtés: a kondenzvíz a bemeneten keresztül a tartályba folyik.
2. Indítás: amikor a vízszint eléri a bekapcsolási szintet, az úszókapcsoló elindítja a szivattyút.
3. Átemelés: a szivattyú a nyomótömlőn keresztül a lefolyóig emeli a vizet.
4. Leállás: a kikapcsolási szintnél a szivattyú leáll. A visszacsapó szelep megakadályozza, hogy a tömlőben maradt víz visszafolyjon.
5. Riasztás: ha a szivattyú meghibásodik, vagy a víz valamiért nem tud távozni, és a szint tovább emelkedik, a riasztóérintkező jelez.
A két kapcsolási szint közötti vízmennyiséget kapcsolási térfogatnak nevezik. Ez határozza meg, milyen gyakran indul a szivattyú. Ha túl kicsi, a szivattyú percenként kapcsolgat, ami zajos és koptatja az alkatrészeket. Ha túl nagy, a víz sokáig áll a tartályban.
A Wilo-NovaCON bemutatása

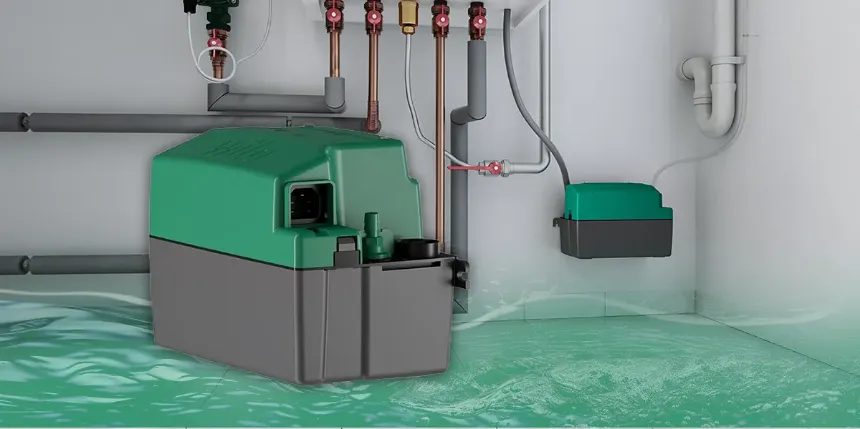

A Wilo-NovaCON a német Wilo szivattyúgyártó kompakt, csatlakoztatásra kész kondenzátum-átemelője. Kis és közepes teljesítményű kondenzációs kazánokhoz, split és multi-split klímákhoz, valamint más kondenzvizet termelő berendezésekhez tervezték. Akkor ideális, ha a kondenzvíz gravitációsan nem vezethető el: pinceszinten, álmennyezet felett vagy utólag kialakított rendszereknél.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Tápfeszültség | 1~230 V, 50 Hz |
| Névleges teljesítményfelvétel | 60 W |
| Maximális szállítási teljesítmény | 6,3 l/perc (0,38 m³/h ≈ 380 l/h) |
| Maximális emelőmagasság | 4,5 m |
| Tartály térfogata | 2,2 liter |
| Kapcsolási térfogat | 0,3 liter |
| Maximális üzemi nyomás | 1 bar |
| Szállított közeg hőmérséklete | +5 … +80 °C |
| Savállóság | pH 2,5-ig |
| Védettségi fokozat | IP24 |
| Zajszint | legfeljebb 45 dB(A) |
| Méretek (h × sz × m) | 260 × 138 × 171 mm |
| Nettó tömeg | 2,7 kg |
A csomag tartalma
A NovaCON további tartozékok nélkül üzembe helyezhető. A dobozban a következők találhatók:
- a kondenzátum-átemelő egység,
- 5 m PVC nyomótömlő,
- 1,5 m hálózati csatlakozókábel,
- 1,5 m riasztókábel,
- tömlőbilincs, bemeneti adapter, nyomóoldali szűkítő,
- falra szerelő készlet.
Az 5 méteres tömlő a legtöbb családi házi telepítéshez elegendő, ezért a szereléskor nem kell külön csövet vásárolni.
Mit jelentenek a számok a gyakorlatban?
Bőséges tartalék a szállítási teljesítményben
A 380 l/h maximális szállítási teljesítmény elsőre túlzásnak tűnhet egy olyan kazán mellett, amely óránként 2–3 litert termel. A tartaléknak azonban oka van. Az emelőmagasság és a tömlő hossza a valós teljesítményt csökkenti, és a szivattyúnak minden indításkor gyorsan ki kell ürítenie a kapcsolási térfogatot.
Egy egyszerű számítás: a 0,3 literes kapcsolási térfogatot a szivattyú néhány másodperc alatt kiüríti. Egy átlagosan 2 l/h kondenzvizet termelő kazán mellett a tartály kb. 9 percenként telik meg a bekapcsolási szintig. Ez óránként 6–7 rövid indítást jelent. Ez egyenletes üzemvitel, a szivattyú nem kapcsolgat túl gyakran, és a víz sem áll a tartályban.
4,5 m emelőmagasság – mire elég?
Az emelőmagasság az a függőleges távolság, ameddig a szivattyú a vizet fel tudja nyomni. A vízszintes tömlőszakasz és a könyökök ellenállása ebből „elvesz". Méretezéshez a következő ökölszabály használható:
- Minden 10 m vízszintes tömlőszakasz körülbelül 1 m emelőmagasságnak felel meg.
- A szivattyút ne a maximális emelőmagasság közelében üzemeltesse. Érdemes legalább 20–30% tartalékot hagyni.
| Telepítési helyzet | Szükséges emelés | Megfelel a NovaCON? |
|---|---|---|
| Pincei kazán → földszinti lefolyó | 2,5–3 m függőleges + 3–5 m vízszintes | Igen |
| Klíma belső falon → fürdőszobai lefolyó | 0,5–1 m függőleges + 5–8 m vízszintes | Igen |
| Gépház → tetőszinti gerincvezeték | 4 m felett | Határeset, szakember döntsön |
Áramfogyasztás: gyakorlatilag elhanyagolható
A NovaCON névleges teljesítményfelvétele 60 W, de a szivattyú csak a vízátemelés néhány másodpercében működik. Egy átlagos családi háznál:
- évi 2 000 liter kondenzvíz átemelése kb. 10–12 üzemórát jelent,
- ez 0,6–0,7 kWh áramfogyasztás,
- kedvezményes, 36,9 Ft/kWh áramáron ez évi 25 forint körül van.
Az üzemeltetési költség tehát nem szempont a választásnál, a megbízhatóság annál inkább.
Üzembiztonság: miért fontos a riasztóérintkező és a visszacsapó szelep?
A kondenzátum-átemelő egy kis, gyakran szem elől eldugott készülék. Ha meghibásodik, a kondenzvíz kifolyik a tartályból, és a kár csak napokkal később derül ki: beázott álmennyezet, felpúposodott laminált padló, penészes fal. Ezért a NovaCON két biztonsági funkcióval rendelkezik.
Potenciálmentes riasztóérintkező
Ha a kondenzátum szintje a tartályban a megengedett fölé emelkedik, a riasztóérintkező jelet ad. A „potenciálmentes" azt jelenti, hogy az érintkező nem ad ki saját feszültséget, csak zár vagy nyit. Így szinte bármilyen külső rendszerhez csatlakoztatható:
- a kondenzációs kazán vezérléséhez: sok kazán rendelkezik külső tiltó- vagy hibabemenettel, így a riasztás esetén a kazán leáll, és nem termel több kondenzvizet,
- a klíma beltéri egységéhez: több típus fogad vízszintriasztó jelet, és ilyenkor leállítja a hűtést,
- okosotthon-rendszerhez vagy riasztóhoz: a telefonjára kap értesítést,
- egy egyszerű jelzőfényhez vagy hangjelzőhöz.
Javaslatunk: ha a NovaCON álmennyezetben, szekrényben vagy ritkán látogatott pincében van, a riasztóérintkezőt mindenképpen kösse be. Egy beázás helyreállítása nagyságrendekkel többe kerül, mint a bekötés.
Beépített visszacsapó szelep
A visszacsapó szelep a szivattyú leállásakor megakadályozza, hogy a nyomótömlőben lévő víz visszafolyjon a tartályba. Enélkül a szivattyú minden leállás után ugyanazt a vizet emelné újra, ami fölösleges indításokat, zajt és kopást okozna. Hosszabb, felfelé vezető tömlőnél ez különösen fontos.
Savas kondenzátum: miért számít az anyagválasztás?
A gázkazánok kondenzvize enyhén savas, pH-értéke jellemzően 3–5 között van, a szén-dioxidból és a nitrogén-oxidokból képződő savak miatt. Ez a kémhatás sok anyagot megtámad. A nem saválló fémalkatrészek korrodálódnak, a gyenge minőségű műanyagok idővel elridegednek. Egy erre nem tervezett szivattyú ezért hamar tönkremehet.
A Wilo-NovaCON anyagai pH 2,5-ig ellenállnak a kondenzátumnak, így a gázüzemű kondenzációs kazánok kondenzvizét hosszú távon is biztonságosan kezeli.
Fontos megkülönböztetés:
- Gázüzemű kondenzációs kazán: a kondenzvíz közvetlenül átemelhető. A közcsatornába vezetéshez kis teljesítményű lakossági kazánoknál általában nem kell semlegesítő, de a helyi víziközmű-szolgáltató előírása az irányadó.
- Olajtüzelésű kondenzációs kazán: a kondenzvíz savasabb, és kéntartalmú vegyületeket is tartalmaz, ezért a gyártó előírása szerint a szivattyú elé semlegesítő egységet kell beépíteni.
- Klíma és hőszivattyú: a kondenzvíz gyakorlatilag semleges, savállósági szempontból nem jelent terhelést.
A kondenzációs kazánok füstgáz-elvezetéséről és a kondenzátum keletkezéséről korábbi blogcikkünkben részletesen írtunk, melynek linkjét megtalálja a cikk alján.
Lakótérben is használható: zaj és telepítési rugalmasság
45 dB(A) – mihez hasonlítható?
| Hangforrás | Jellemző zajszint |
|---|---|
| Suttogás, csendes hálószoba éjjel | 30 dB(A) |
| Csendes könyvtár, hűtőszekrény zümmögése | 35–40 dB(A) |
| Wilo-NovaCON működés közben | legfeljebb 45 dB(A) |
| Halk beszélgetés | 50–55 dB(A) |
| Mosógép centrifugálás közben | 70–75 dB(A) |
A NovaCON működés közben egy halk beszélgetésnél is csendesebb, és óránként mindössze néhány másodpercig üzemel. Ezért nemcsak gépházban, hanem kamrában, előszobai szekrényben vagy a klíma közelében, lakótérben is elhelyezhető.
Falra vagy padlóra
A készülék igény szerint padlóra állítható vagy falra szerelhető, a falra szerelő készlet a csomag része. A kompakt, 260 × 138 × 171 mm-es méret miatt egy kazán alatti szekrényben, egy mosókonyha sarkában vagy egy álmennyezeti szerelőnyílás mögött is elfér.
Egyszerű karbantartás
A levehető karbantartó fedél alatt a tartály könnyen hozzáférhető. A kondenzvízben idővel finom lerakódás, klímáknál por és biofilm gyűlhet össze, ami az úszókapcsolót megakaszthatja. Javasoljuk:
- évente egyszer a tartály kiöblítését és az úszókapcsoló ellenőrzését, a kazán éves karbantartásával vagy a klíma tavaszi tisztításával együtt,
- a riasztás próbáját a tartály kézi feltöltésével,
- a nyomótömlő szemrevételezését: ne legyen megtörve, és a lefolyóba vezetett vége ne merüljön víz alá.
Telepítési tanácsok – mire figyeljen?
- Elektromos csatlakozás: a készülék 230 V-os, IP24 védettségű. Fürdőszobában a 0. és 1. zónán kívül helyezze el, és a dugaljat 30 mA-es áram-védőkapcsoló (FI-relé) védje.
- Környezeti hőmérséklet: fagymentes helyre telep tse. Fűtetlen garázsban vagy padláson a tartályban maradt víz télen megfagyhat.
- Bekötés a lefolyóba: a nyomótömlőt bűzelzárós szifonon keresztül vezesse a csatornába, különben a csatornaszag visszajuthat a lakásba. A tömlő vége legyen a vízszint fölött, hogy szifonhatás ne alakuljon ki.
- A bemenet: a kazán vagy a klíma kondenzvíz-tömlőjét lejtéssel vezesse a NovaCON bemenetéhez. Ha szükséges, a mellékelt bemeneti adapterrel igazítsa a csatlakozást.
- Több készülék egy átemelőn: egy kazán és egy klíma kondenzvize kiszolgálható egyetlen NovaCON-nal is, ha a készülékek összesített kondenzvízmennyisége és a nyomvonal megengedi. Ezt minden esetben a szerelő mérje fel.
Megéri-e? Költség és kockázat
A Wilo-NovaCON nagyságrendileg 30 ezer forint körüli áron kapható. A tartozékok (5 m tömlő, kábelek, bilincs, adapter, falikonzol) a csomag részei. Ehhez képest:
1. egy új gravitációs lefolyóág kiépítése bontással és burkolással több tízezer, akár százezer forint felett is lehet,
2. egy kondenzvíz okozta beázás helyreállítása (álmennyezet, padló, festés) jellemzően százezres nagyságrendű kár,
3. az átemelő éves áramköltsége pedig néhány tíz forint.
Ahol a gravitációs elvezetés nem megoldható, ott a kondenzátum-átemelő nem extra költség, hanem a rendszer szükséges eleme.
Gyakran ismételt kérdések
Kell-e kondenzátum-átemelő minden kondenzációs kazánhoz?
Nem. Ha a kazán kondenzvize folyamatos lejtéssel, legalább 1 cm/m eséssel eljuttatható egy bűzelzárós lefolyóba, nincs szükség szivattyúra. Átemelő akkor kell, ha a lefolyó magasabban van, vagy a lejtés nem biztosítható.
Mekkora kondenzvíz-szivattyú kell egy 24 kW-os kazánhoz?
Egy 24 kW-os kondenzációs gázkazán csúcsüzemben 2–3 l/h kondenzvizet termel. A Wilo-NovaCON 380 l/h maximális szállítási teljesítménye ennek sokszorosa, így a teljesítmény bőven elegendő. A választásnál inkább az emelőmagasságot és a tömlő hosszát kell figyelembe venni.
Klímához is használható a Wilo-NovaCON?
Igen. A készüléket kondenzációs kazánokhoz, split és multi-split klímaberendezésekhez és más kondenzvizet termelő készülékekhez is tervezték. Különösen hasznos utólagos klímaszerelésnél, amikor a beltéri egység belső falra kerül.
Milyen magasra tudja felemelni a vizet a NovaCON?
Legfeljebb 4,5 m-re. Tervezéskor számoljon azzal, hogy minden 10 m vízszintes tömlő körülbelül 1 m emelőmagasságot „elvesz", és hagyjon 20–30% tartalékot.
Mennyi áramot fogyaszt egy kondenzátum-átemelő?
A NovaCON névleges teljesítményfelvétele 60 W, de csak a víz átemelésének néhány másodpercében működik. Évi 2 000 liter kondenzvíz átemelése kb. 0,6–0,7 kWh áramot igényel, ami kedvezményes áron évi 25 forint körül van.
Mi történik, ha a szivattyú elromlik?
A víz szintje a tartályban emelkedni kezd, és a potenciálmentes riasztóérintkező jelet ad. Ha bekötötte, a kazán vagy a klíma leállhat, illetve értesítést kaphat. Ezért javasoljuk a riasztókábel bekötését, főleg rejtett telepítési helyen.
Bírja a NovaCON a savas kondenzvizet?
Igen, a készülék anyagai pH 2,5-ig ellenállnak. A gázkazánok kondenzvize jellemzően pH 3–5 közötti. Olajtüzelésű kondenzációs kazánnál a szivattyú elé semlegesítő egységet kell beépíteni.
Hallani fogom a lakásban?
Működés közben a zajszint legfeljebb 45 dB(A), ami halkabb egy csendes beszélgetésnél. A szivattyú óránként csak néhány alkalommal, néhány másodpercig üzemel.
Milyen gyakran kell karbantartani?
Évente egyszer érdemes a tartályt kiöblíteni, az úszókapcsoló szabad mozgását és a riasztást ellenőrizni. A levehető karbantartó fedél ezt szerszám nélkül is egyszerűvé teszi.
Összegzés
A kondenzvíz-kezelés a korszerű fűtési és hűtési rendszerek egyik leginkább alábecsült része. Egy kondenzációs kazán évente 1–3 ezer liter, egy klíma nyaranta több száz liter vizet termel. Ennek biztonságos elvezetése üzembiztonsági és higiéniai kérdés. Ahol a gravitációs elvezetés nem megoldható, ott egy kompakt kondenzátum-átemelő a legegyszerűbb és legolcsóbb megoldás.
A Wilo-NovaCON mellett a következők szólnak:
- 380 l/h szállítási teljesítmény és 4,5 m emelőmagasság – bőséges tartalék kazánhoz és klímához is,
- 2,2 literes tartály, 0,3 literes kapcsolási térfogat – egyenletes, ritka indítások,
- riasztóérintkező és visszacsapó szelep – kontrollált, felügyelhető működés,
- pH 2,5-ig saválló anyagok – hosszú élettartam kondenzációs kazán mellett,
- legfeljebb 45 dB(A) – lakótérben is elhelyezhető,
- csatlakoztatásra kész csomag 5 m tömlővel és falikonzollal,
- évi 1 kWh alatti áramfogyasztás.
Válassza a Wilo-NovaCON-t megatherm.hu weboldalunkon, vagy keresse fel bármelyik Megatherm szerelvénycentrumot. Kollégáink a telepítési helyzet alapján segítenek kiválasztani a megfelelő kondenzátum-átemelőt, és a kazánt, a klímát, a szifont, valamint a szereléshez szükséges összes tartozékot is egy helyen megvásárolhatja.
