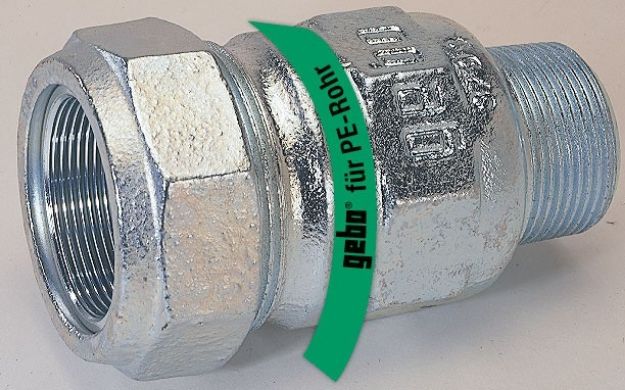

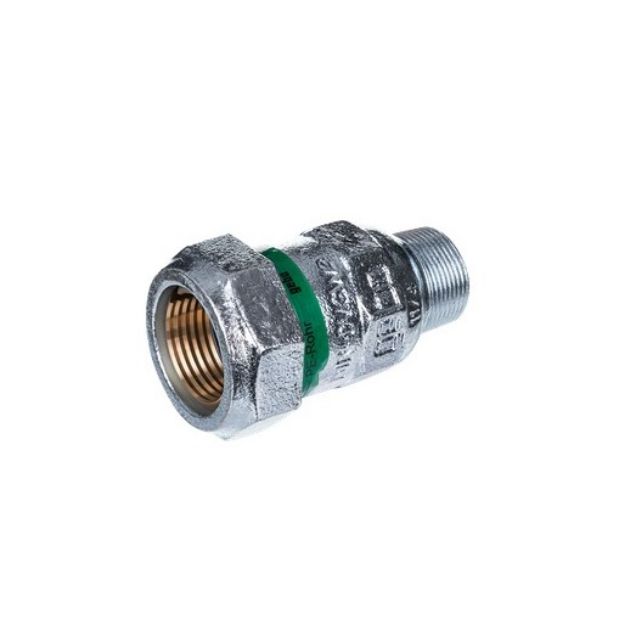

Gebospecial 1˝x 32mm A-gyorskötő külső menettel (3/4˝ félbudai)
Gebo Special temperöntvényből készült szorítógyűrűs gyorscsatlakozók külső menettel
Alkalmazási területek: Meglévő csővezetékek javítása és új csővezetékek létesítése víz, gáz, sűrített levegő és fűtőolaj (DIN 51603-1) közeghez.
Szorítógyűrűs gyorscsatlakozóink:
tartós használatra készülnek
roncsolás nélkül oldhatóak
húzásbiztos kötések
szögeltérést tesznek lehetővé (3º-ig, összekötő idomok esetében 2 x 3º = 6º-ig)
csőben keletkező mechanikus feszültség csökkentésére alkalmasak
időt takarítanak meg, mert nincs szükség menetvágásra és hegesztésre
Méretek:
Szerelési útmutató
• 2 szorítógyűrű
• 3 jelölő rovátka
• 4 nyomógyűrű
• 5 tömítőelem
• 6 tömítőkamra
• 7 csavarzattest *
Ügyeljen a beépítési hosszra!
A csöveket nem szabad ütközésig betolni, ill. csatlakoztatásnál egymásnak ütköztetni.
A szerelés menete:
A hasított szorítógyűrű (2) kialakítása lehetővé teszi az összekötendő csövek egyenes tengelyű, merev, illetve szögeltéréses beépítését is.
-Merev beépítés: a szorítógyűrű (2) a jelölő rovátkás (3) felével a kónuszos anya (1) felé álljon.
-Szögeltéréses beépítés: a szorítógyűrű (2) a jelölő rovátkás (3) felével a tömítőkamra (1) felé álljon.
1. A csatlakoztatandó cső végét a tengelyre merőlegesen elvágjuk. A csővégnek sorjátlannak, deformálatlannak és menet nélkülinek kell lennie. A rajta lévő festéket és szennyeződést távolítsuk el.
2. A hollandit (1), a szorítógyűrűt (2), a nyomógyűrűt (3) és a tömítőelemet (5) az ábrán látható sorrendben toljuk föl a csővégre.
3. A tömítőelemet (5) legalább 10 mm-re toljuk a cső végétől.
4. A csővéget az elemekkel együtt toljuk be a csavarzattest (7) tömítőkamrájába (6) és ellenőrizzük, hogy az elemek az előírtaknak megfelelően helyezkednek- e el.
5. A hollandit (1) a csavarzattestre (7) csavarjuk, majd meghúzzuk. Ügyeljünk arra, hogy a cső ne csavarodjon el.
Nyomatékkulcs használata esetén a következő határértékeket kell betartani: 3/8’’ – 1’’ = 150 Nm • 1 1/4’’ – 2’’ / 200 Nm.
Acélcsőhöz: DIN EN 10255 (korábban DIN 2440/2441), DIN 2442 és DIN 2448 / DIN 2458 1. sor, ISO 65
Közeg: víz, (épületen kívüli) gáz, sűrített levegő és fűtőolaj 2"-ig. (Az éghető folyadékokra vonatkozó műszaki szabályokat be kell tartani!)
Hőmérséklet: ivóvíz: 25ºC-ig; fűtővíz: 80ºC-ig; gáz: -20 - +60ºC; olaj: 40ºC Nyomásfokozat: víz NNY 10 (3/4’’-ig) ill. NNY 16 (1’’-tól), gáz NNY 5, sűrített levegő NNY 12,5, olaj NNY 6; VdS PN 12,5
Bevizsgálások: víz: W534, DVGW reg. szám: DW-8511AU2216 gáz: DIN 3387-1, DVGW reg. szám: NG-4502AP1454 25 NÁ-tól VdS által bevizsgálva (tűzivíz vezetékek) fűtőolaj: DIBT építésfelügyeleti engedély, eng. szám: Z-38.4-212 víz: ÉME A-821/1995, ÁNTSZ OTH-17-47/2005. Nyomásfokozat: víz NNY 16, gáz NNY 5, sűrített levegő NNY 10 Bevizsgálások: víz: W534, DVGW reg. szám: DW-8511AU2217; gáz: DIN 3387-1, DVGW reg. szám: NG-4502AP1491; VdS által bevizsgálva (tűzivíz vezetékek); víz: ÉME A-821/1995, ÁNTSZ OTH-17-47/2005.
