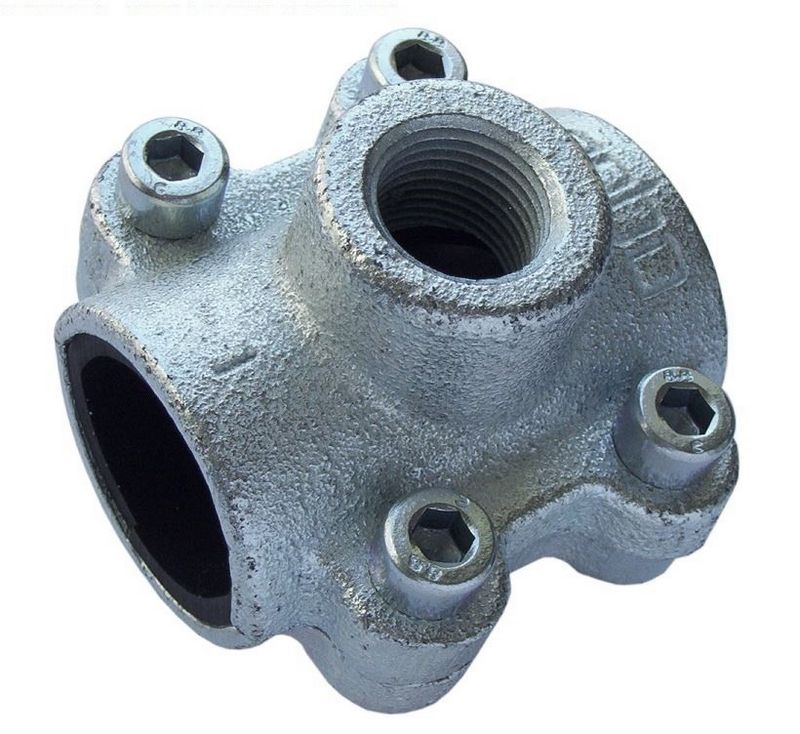

Geboclamps 2˝-1˝ ANB - megfúróbilincs acélcsőre

Gebo Quick ANB megfúróbilincs 2" csövekhez 1" belső menetes csatlakozóval.

Tipikus felhasználási területek: Megfúróbilincsek az ivóvízhálózatok utólagos leágazásainak elkészítéséhez. Megfúróbilincsek a fûtési hálózatok utólagos leágazásainak elkészítéséhez.

Csatlakozó menete: Rp ISO
Maximális üzemi nyomás/hőmérséklet: Víz: 10 bar/60°C, 6 bar/90°C
Közeg: Ivóvíz és ipari víz

Felhasználási terület:
A megfúróbilincsek pótlólagos leágazások kivitelezésére alkalmasak.
A tömítőmandzsetta megfelel a KTW ajánlásainak és ivóvízre engedélyezett!
Engedélyek: Víz: ÉME A-821/1995; ÁNTSZ OTH-17-47/2005.

A szerelés lépései:
Eltávolítjuk a szennyeződéseket, rozsdát a cső azon részéről, ahová a csapolófuratot kell készíteni.
Ráhelyezzük a csőre (hosszában) a felhasított tömítőmandzsettát.
A tömítőmandzsettát oly módon helyezzük a cserészre, hogy a rajta lévé lyuk a megfúrandó lyukkal, illetve a felső öntvényelem csatlakozójával egybeessék.
A gumimandzsettához hozzáfogjuk a felső öntvényelemet úgy, hogy a csatlakozó és a mandzsetta lyuka egybeessék.
A gumimandzsettára ráhelyezzük az alsó öntvényelemet.
Behelyezzük, és behajtjuk a csavarokat.
A csavarokat megfelelő méretű imbuszkulccsal átlósan meghúzzuk.
Megfelelő méretű fúróval elkészítjük a csőre a csapolófuratot.


Felső öntvényelem belsőmenetes csatlakozóval
Lyukasztott tömítőmandzsetta
Alsó öntvényelem
Csavar
Cső
