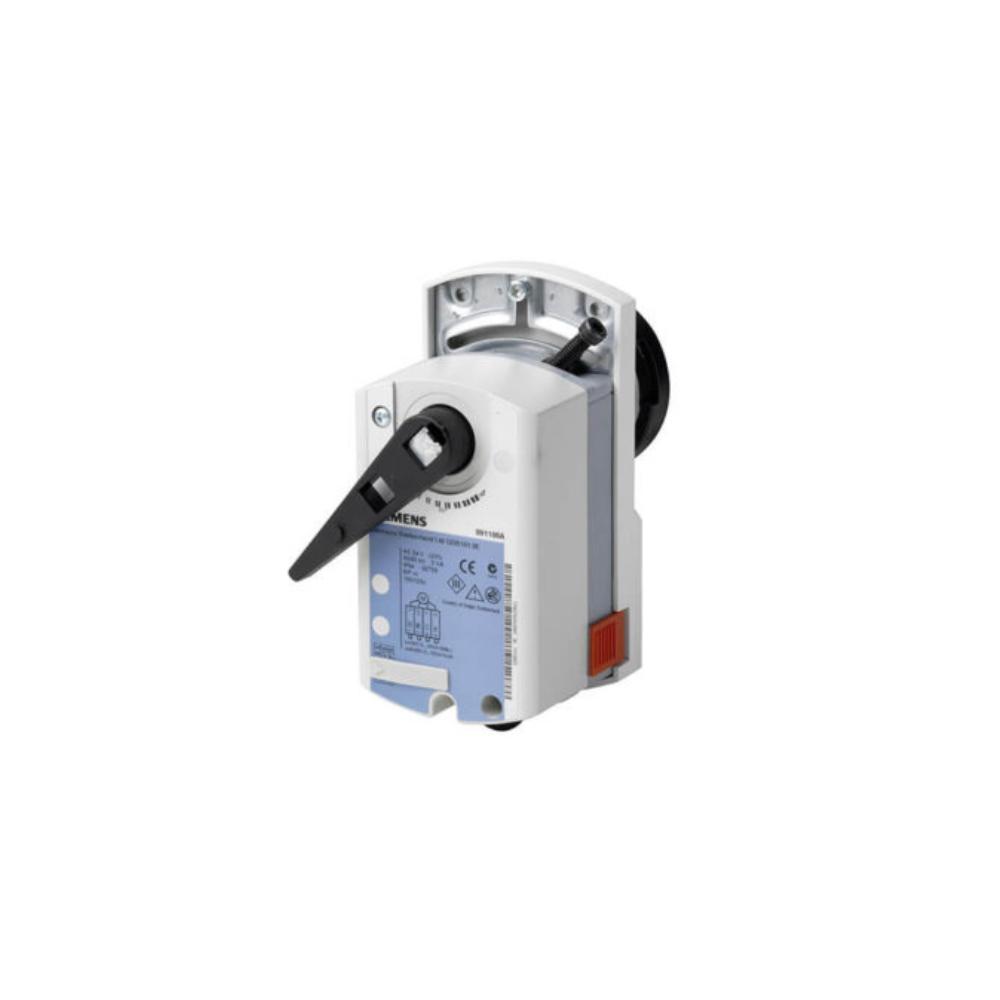

Siemens szelepállító motor, 230 V, 2- vagy 3-pont szabályozás (VAI60.. és VBI60.. golyóscsapokhoz)

Siemens szelepállító motor, 230 V, 2- vagy 3-pont szabályozás (VAI60.. és VBI60.. golyóscsapokhoz)

A GLB341.9E a Siemens ACVATIX GLB..9E sorozat része, és az alábbi módon van definiálva a gyári dokumentációban:

Alapfunkció

• Elektromotoros forgó aktuátor golyóscsapokhoz
• HVAC rendszerekhez (fűtés / hűtés / szellőzés)
• rugó-visszatérés nélküli kivitel (non-spring return)

 Alkalmazás

• 2- és 3-járatú szelepek:
  • VAI60.. / VBI60..
  • VAI61.. / VBI61..
• Mérettartomány: DN15–DN50

 Villamos és szabályozási adatok

• Tápfeszültség: AC 100…240 V (névleg 230 V)
• Szabályozás:
  • 2-pontos (nyit/zár)
  • 3-pontos
• (Fontos: ez a típus nem analóg 0–10 V-os, az a 161-es verzió)

 Mechanikai adatok

• Névleges nyomaték: 10 Nm
• Elfordulás: 90°
• Futásidő: ~150 s
• Kézi állítás: van (kuplung kioldással)
• Végálláskapcsoló: nem szükséges (önzáró)

 Kivitel / konstrukció

• Előkábelezett (~0,9 m)
• Karbantartásmentes hajtómű
• Túlterhelés-védett
• Áramszünetnél pozícióban marad
