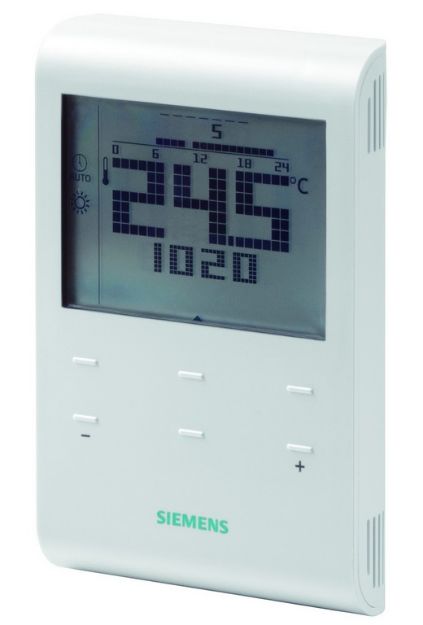

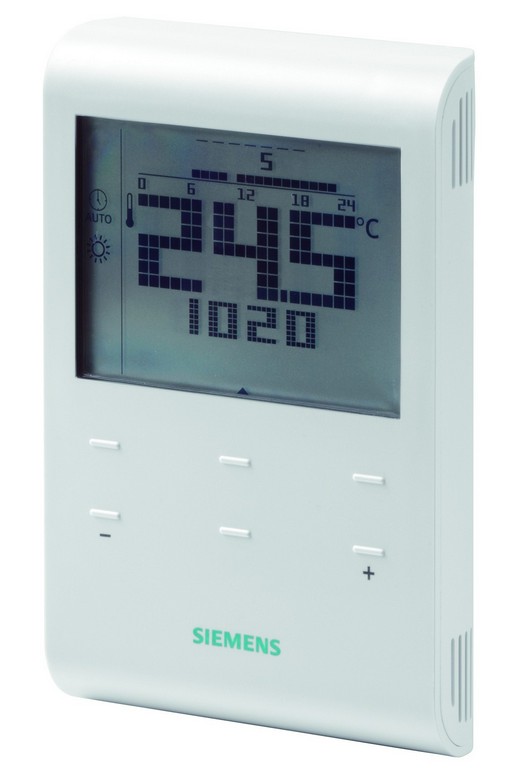

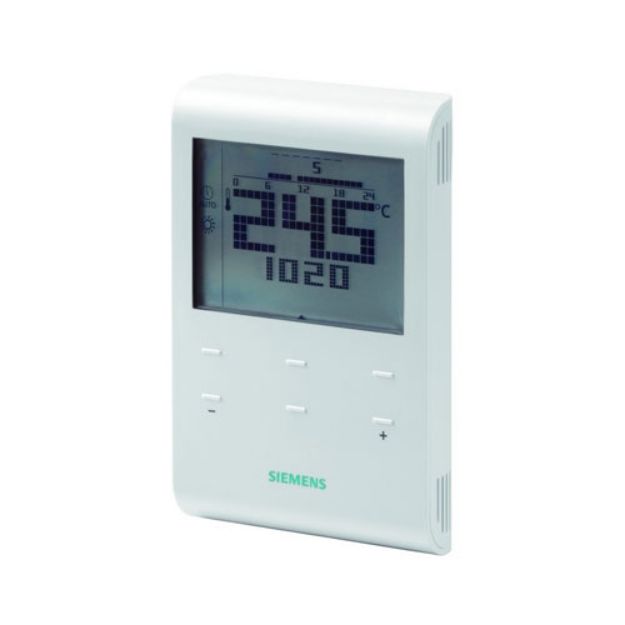

Siemens RDE100.1 heti-programozható digitális szobatermosztát.
Az RDE100.. fűtési rendszerek helyiségeinek hőmérséklet szabályozására alkalmazható.
Tipikus alkalmazások:
-Apartmanok
-Közintézmények
-Iskolák
Tipikusan az alábbi eszközök működtetésére:
-Termikus szelepek és zónaszelepek
-Gáz- vagy olajkazánok
-Ventilátorok
-Szivattyúk
-Padlófűtés
Helyiséghőmérséklet szabályozása a beépített hőmérséklet érzékelő vagy külső érzékelő alapján
Működési mód beállítása az üzemmód választó érintő gombbal
Automatikus kapcsolások beállítása (egyedi nap, 7 napos vagy 5-2 napos)
Az aktuális helyiség hőmérséklet vagy a beállított érték kijelzése °C vagy °F-ben
Gombzár (manuális)
Beállított alapjelek zárolása (elállítás elleni védelem)
Periodikus szivattyújáratás
Az üzembe helyezési és szabályozási paraméterek gyári értékeinek visszaállítása
Egy szabadon beállítható multifunkcionális bemenet, mely alkalmazható:
Padlófűtés hőmérséklet korlátozási funkció (RDE100.1)
Működési mód átváltó kontaktus (kártya kontaktusról, ablak kontaktusról, stb.) (RDE100.1)
A padlófűtés hőmérséklet korlátozás funkció a padlófűtés alkalmazás része. A külső padlóhőmérséklet érzékelő az X1, bemenetre van bekötve, és a padló hőmérsékletét méri. Ha a padló hőmérséklete meghaladja a beállított xx ºC korlát értéket (P14 Paraméter = 1, P15 Paraméter = 1, P16 Paraméter = xx ºC), a fűtés teljesen kikapcsol egészen addig, amíg a padló hőmérséklete visszahűl a beállított határérték alá. A gyárilag beállított érték ehhez a funkcióhoz az OFF (kikapcsolva).
Kezelés és beállítás
1) Működési mód választó érintőgomb
2) Set (Beállítás)
3) Ok
4) Érintőgomb az értékek csökkentéséhez
5) Érintőgomb az értékek növeléséhez
A szobatermosztátot a helyiség levegőjére jellemző hőmérsékleti ponton kell elhelyezni úgy, hogy olyan zavaró tényezők, mint a közvetlen sugárzás, ajtó vagy függöny takarása, vagy bármi más fűtő vagy hűtő hatás ne ronthassa a hőmérsékletérzékelés pontosságát. Ajánlott szerelési magasság kb. 1.5 m a padló szintjétől.
Biztosítani kell, hogy a bekötés, a biztosíték kialakítás és a földelés a helyi elő- írásoknak megfelelően valósuljon meg
Megfelelő méretű kábelt kell alkalmazni a szelepmozgatók bekötésénél
Csak AC 24…230 V szelepmozgatókat szabad alkalmazni
Az AC 230 V hálózati tápfeszültség fázis ágának biztosítani kell egy 10 A-nál nem nagyobb névleges teljesítményű külső biztosítékot vagy megszakítót
A tápellátást ki kell kötni a készülék alaplapból történő kiszerelésének megkezdése előtt
Az X1, külső bemenetek hálózati feszültséggel terheltek lehetnek. Az érzékelő kábelek vagy az ablak kontaktusok felszerelését megfelelő körültekintéssel kell elvégezni a termosztát bekapcsolása előtt.
Mivel a termosztát érintőgombos működésű, és mivel célszerű minimalizálni a készülék elem fogyasztását, a P21 paraméternél (0.25 …1.5 másodperc között állítható) a felhasználó ezt igényei szerint beállíthatja. Ez a funkció csak az elemes tápellátású kiviteleknél aktív, és a gyári alapbeállítási érték 1 másodperc. Ez azt jelenti, hogy egy adott idő után, ha a felhasználó nem nyúlt az érintőgombokhoz, a termosztát energiatakarékos módba vált és az érintőgombok 1 másodperces szkennelési rátára állnak át. (Számítások szerint – 4 beavatkozást feltételezve naponta a termosztáton, a beállított 1-másodperces szkennelési ráta 1 éves elem élettartamot prognosztizál.
Ha a szekennelési rátát a felhasználó nagyobbra állítja, az elem élettartam is megnő.) Ha az elem szimbólum feltűnik a kijelzőn, az elem már majdnem lemerült, és a cseréjét minél előbb el kell végezni. Használjon AAA típusú alkáli elemeket.
Az RDD100.1 Komfort, Energiatakarékos, Automatikus időprogram és Fagyvédelmi üzemmódokat kínál. A különbség a Komfort és Energiatakarékos üzemmód között csak az alapjel értéke. Az átváltást a Komfort, Energiatakarékos és Fagyvédelmi üzemmódok között vagy automatikusan az időprogram szerint, vagy a mode érintőgomb lenyomásával végezhető el.
Ha a Komfort üzemmód aktív, a szimbólum látszik a kijelzőn. Az alapjel (20 ºC) a + és – érintőgombok megnyomásával állítható be. Ha az Energiatakarékos üzemmód aktív, a szimbólum látszik a kijelzőn. Az alapjel (16 ºC) a + és – érintőgombok megnyomásával állítható be. Az RDE100.1-nél a felhasználó egy ablak kontaktus tud csatlakoztatni az X1, bemenetre. Attól függően, hogy az ablak kontaktus alaphelyzetben zárt vagy alaphelyzetben nyitott jellegre van állítva (P14 Paraméter = 2, P17 Paraméter = 0 vagy 1), a termosztát nyitott ablaknál automatikusan átkapcsol Energiatakarékos üzemmódra bármilyen üzemmódból.
Ez a funkció nagyon hasznos pl. közintézményeknél.
A gyári beállítás ehhez a funkcióhoz az Off (kikapcsolva). Ha a helyiség hőmérséklet 5 ºC alá esik, a készülék automatikusan aktiválja a fűtési kimenetet. A szimbólum csak akkor látható, ha az ikon engedélyezve lett a paraméter beállításoknál.
Amikor az időprogram aktiválva van, az átkapcsolás az egyes üzemmódok közt (Komfort és Energiatakarékos üzemmód) automatikusan következik be. Három féle programozási lehetőség van:
-egyedi napok,
-7 napos
-5-2 napos.
A Komfort vagy Energiatakarékos üzemmódok 15 perces időszakokban állíthatók be a kívánt napokra. A 0:00 … 24:00 órás idősáv grafikus segítséget nyújt az üzemmódok beállításához a kiválasztott nap(ok)nál.
Amikor a szabadság üzemmód be van kapcsolva, a szimbólum látható a kijelzőn. A kívánt alapjel (12 ºC) és a szabadságos napok száma mindig beállítható a + és – érintőgombok segítségével.
Az elem élettartamhoz (RDE100.1), lásd lenti adatok (AAA típusú alkáli elemek). Az elem élettartam kalkuláció az érintőgombok szkennelési rátáinak függvényében (feltételezve, hogy a felhasználó naponta 4-szer nyomja le az érintő gombokat):
0.25 s szkennelési ráta 194 napos elem élettartam
0.50 s szkennelési ráta 274 napos elem élettartam
1.00 s szkennelési ráta 346 napos elem élettartam
1.50 s szkennelési ráta 379 napos elem élettartam
Fűtés:
Az elektromos áram következtében fellépő, elkerülhetetlen önfűtési jelenség miatt, minden 3 A-nél nagyobb termosztátra kötött terhelés negatívan befolyásolhatja a szabályozási viselkedést illetve a hőmérséklettartás pontosságát.
