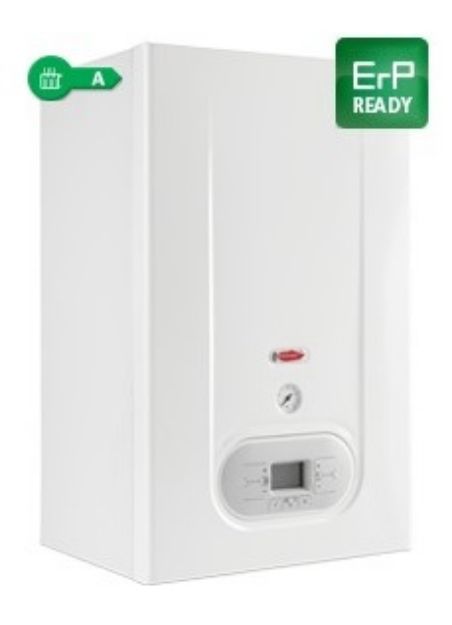

Radiant R1K 24/B COMBI-TECH (ERP-HY20) kondenzációs fűtő falikazán bojlervezérléssel, 23,5 kW (HMV: 23,5 kW)

• CE minősítés n° 0476CQ0134
• Készülék típus – gáz kategória II2H3B/P
• Készülék besorolás – Égéstermék elvezetés tip. B23 - B23p - B33 - B53 - C13 - C33 - C43 - C53 - C63 - C73 - C83 - C93
• GÁZ DIREKTÍVA 92/42/ECC – Hatásfok jelölés: 4*
• Maximális hőterhelés – fűtési rendszer: 23,5 kW
• Maximális hőterhelés – használati melegvíz ellátás: 23,5 kW
• Minimális hőterhelés – fűtési rendszer: 2,9 kW
• Minimális hőterhelés – használati melegvíz ellátás: 2,9 kW
• Maximális hőteljesítmény – 80/60 °C: 22,9 kW
• Maximális hőteljesítmény – 50/30 °C: 24,79 kW
• Minimális hőteljesítmény – 50/30 °C: 3,02 kW
• Hatásfok 100% Pn (átlag) – 80/60 °C (η4): 87,5 %
• Hatásfok 100% Pn – 80/60 °C (η100) 97,6 %
• Hatásfok 30% Pn – visszatérő 30 °C: 107,6 %
• Hatásfok 100% Pn – 50/30 °C: 105,5 %
• Maximális tüzeléstechnikai hatásfok: 97,8 %
• Égéstermék hőmérséklet minimális terhelésnél: 58,5 %
• Égéstermék hőmérséklet névleges terhelésnél: 64,3°C
• CO2 tartalom névleges terhelésnél – G 20: 9,3-9,1 %
• CO2 tartalom minimum terhelésnél – G 20: 9-8,8 %
• CO2 tartalom névleges terhelésnél – G 30: 11,4 - 11,2 %
• CO2 tartalom minimum terhelésnél – G 30: 10,9-10,7%
• CO2 tartalom névleges terhelésnél – G 31: 10,5-10,3 %
• CO2 tartalom minimum terhelésnél – G 31:10,2-10 %
• CO kibocsátás névleges terhelésnél: 67 ppm
• Égéstermék tömegáram névleges terhelésnél: 10,38 g/s
• Égéstermék tömegáram minimum terhelésnél:1,26 g/s
• NOx osztály: 6

• Fűtési kör

• Beállítható fűtési hőmérséklet:30-80 / 25-45 °C
• Fűtőközeg maximális üzemi hőmérséklet:95 °C
• Fűtési kör maximális üzemi nyomás:3 bar
• Fűtési kör minimális üzemi nyomás:0,3 bar
• Tágulási tartály térfogat:8 l

• Használati melegvíz kör

• Beállítható használati melegvíz hőmérséklet: 35-60 °C

Méretek (készülék burkolat)

• Szélesség: 410 mm
• Mélység: 307 mm
• Magasság: 642 mm
• Tömeg (nettó): 34 kg

Hidraulikus csatlakozások

• Fűtési előremenő csatlakozás: 3/4"
• Hálózati víz csatlakozás: 1/2"
• Gázcsatlakozás: 3/4"
• Fűtési visszatérő csatlakozás: 3/4"
• HMV tároló felfűtés előremenő csatlakozás: 3/4"
• HMV tároló felfűtés visszatérő csatlakozás: 3/4"

Égéstermék-elvezető rendszerek

• Ventilátor rendelkezésre álló maximális nyomás: 100 Pa
• Ventilátor rendelkezésre álló nyomás minimális terhelésnél: 21 Pa
• Vízszintes Ø60/100 koncentrikus égéstermék-elvezetés maximális hossz: 10 m
• Vízszintes Ø80/125 koncentrikus égéstermék-elvezetés maximális hossz:12 m
• Szétválasztott Ø80/80 égéstermék-elvezetés maximális hossz: 60 m
• Függőleges Ø60/100 koncentrikus égéstermék-elvezetés maximális hossz: 10 m
• Függőleges Ø80/125 koncentrikus égéstermék-elvezetés maximális hossz:12 m

Elektromos adatok

• Hálózati feszültség-frekvencia: 230/50 V/Hz
• Maximális teljesítményfelvétel: 78 W
• Elektromos védettség: X5D IP

Gázcsatlakozás

• Névleges belépő nyomás – G 20 (Földgáz): 25 mbar
• Gázfogyasztás – G 20: 2,49 m3/h
• Névleges belépő nyomás – G 30 (Bután): 30 mbar
• Gázfogyasztás – G 30: 1,85 kg/h
• Névleges belépő nyomás – G 31 (Propán): 37 mbar
• Gázfogyasztás – G 31: 1,83 kg/h
