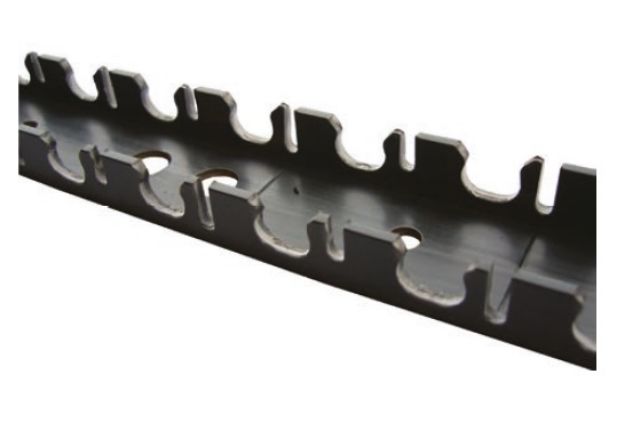

Pipelife rögzítősín D10 mm-es csőhöz, falra vagy mennyezetre 2 méter hosszú
Felhasználható a 10 mm-es falfűtés csőhöz mennyezetre rögzítéshez vagy falra rögzítéshez. Rögzítés 0,5 méterenként 6x60 csavarral
A falra / mennyezetre kígyó vonalban felszerelt köröket mezőnek vagy regiszternek, a köröket ellátó, osztó-gyűjtő felől érkező vezetéket elosztóvezetéknek nevezzük. A fűtőmezők 10 mm-es csőből kerülnek kialakításra.
A szerpentin (kígyó vonalú) fektetési módot a rendelkezésre álló helytől függően végezhetjük vízszintesen és függőlegesen is.
A kevesebb csőfordulót tartalmazó megoldást érdemes választani
A 40 m csőből kialakított fűtőmezők (ehhez igazodik a 120 és 240 m-es tekercshossz) Tichelmann elrendezésben kapcsolódnak a 20 mm-es elosztóvezetékhez. Természetesen lehet ettől eltérő körhosszt is alkalmazni, a lényeg, hogy az egy elosztóvezetékhez csatlakozó mezők hossza közel azonos legyen.
Amennyiben muszáj a többitől eltérő hosszt alkalmazni, az eltérés ne lépje túl a 10%-ot.
Több rövidebb kört sorba is köthetünk, hogy a többi körrel azonos csőhosszt kapjunk.
Egy osztókörre illetve elosztóvezetékre max. 160 méternyi regiszter csatlakozhat, regiszterenként max. 40 m csőhosszal. (Például: max. 4x40 m.)
Osztásköz
A járatos osztásközök 75 és 100 mm. 40 m csővel, 100 mm osztás- köz esetén a lefedhető felület 4 m2, míg 75 mm osztásközzel 3 m2.
Bármelyik osztásköz esetén a cső hajlítási sugara ne legyen kisebb, mint 5D, azaz 50 mm. Ha 100 mm-nél kisebb osztásközzel szereljük a csövet, a fordulók- nál a csőívet babapiskóta-szerűen fel kell bővíteni, hogy a megfelelő hajlítási sugár meglegyen.
A megfelelően feszes, a faltól nem kihajló csövezés érdekében a sínek egymástól 350-450 mm-re legyenek. A csövet a fordulóknál is rögzíteni kell egy kis darab sínt használva 2.5.2.
Sínek szerelése
A rögzítő síneket téglafalra gyorsan és könnyen rögzíthetjük csavarral tipli nélkül, ahol egy 4 mm-es lyuk fúrása után egy közönséges 6x60 mm-es reiser csavart hajtunk be.
Betonnál ugyanilyen csavarhoz 5 mm-es lyukat kell fúrunk.
Az Ytong falba előfúrás nélkül is behajtható a 6x60 mm-es csavar.
A Radopress Watt sínek daraboló szerszám hiányában kézzel is méretre törhetők a kikönnyítést jelző vonalak mentén.
