Padlófűtéscső 20*2 mm NOOXYPIPE-3 PE-X (VSZM padlófűtéscső)

Építőipari Műszaki Engedély száma: A – 184/1999, A – 190/1996 Alkalmazási terület: Épületek padlófűtés, falfűtés, klimacső és alacsony hőfokú radiátoros fűtés rendszereinek kiépítésére az alábbi hálózati jellemzők esetén ( üzemi hőmérséklet / nyomás ). Padlófűtés, hidegvíz, melegvíz csőhálózat, falfűtés, klíma alacsony hőmérsékletű radiátoros fűtés 70oC / 4 bar - A csövek méretének kiválasztása az üzemi hőmérséklet és nyomás (4–10 bar) függvényében az 1. sz. táblázat szerint történik. - A háromrétegű csövek oxigéndiffúziót akadályozó réteggel rendelkeznek. - Az egyrétegű csövek az alábbi feltételekkel alkalmazhatók: A csövek oxigéndiffúzió elleni védelemmel nem rendelkeznek, ezért a fűtési hálózatban műszaki megoldással gondoskodni kell a hálózat korrózióra képes elemeinek védelméről ( leválasztás hőcserélővel, adalékanyag – inhibitor – a fűtőközegben, nem korrodáló anyagok alkalmazása stb ). Anyaga: random polipropilén ( PP – R )

Kivitel: - egyrétegű típus - többrétegű - NOOXYPIPE® - 3 típus
Színe: - natúr

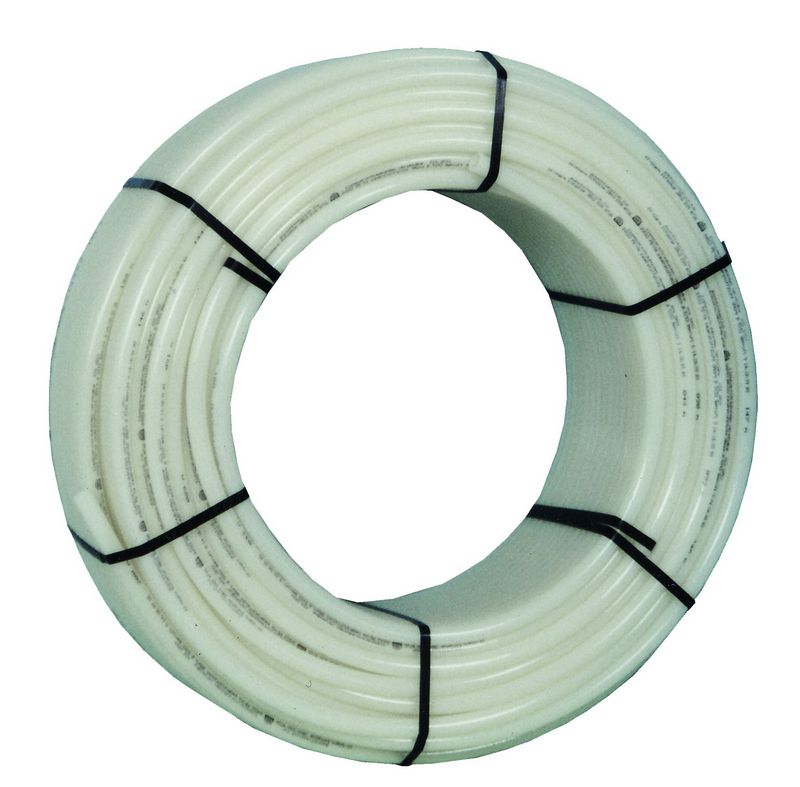

Kiszerelés: 300 m – es tekercsekben

A random polipropilén csövek szerkezeti jellemzői:
Alapcső: mindkét kivitel / típus esetén az a belső cső, ami közvetlen kapcsolatban van a fűtőközeggel és alkalmas az igényelt követelmények kielégítésére ( élettartam, hőmérséklet, nyomás stb. ) Anyaga: random polipropilén – jelölése – PP – R
Külsőréteg: csak NOOXYPIPE ®- 3 kivitelű csövön található – műanyag védőréteg, ami csökkenti / akadályozza a cső falán keresztül a cső belsejébe az oxigén behatolását. Anyaga: Etilén – vinilalkohol ( EVOH ) kopolimer
Középső réteg: csak NOOXYPIPE ® - 3 kivitelű csövön található – kötő vagy ragasztó réteg, ami elősegíti az alapcső és a külső réteg összetapadását. Anyaga: speciális műanyag polimer A NOOXYPIPE ® - 3 PP – R háromrétegű csövek rétegei a cső gyártása során alakulnak ki, a cső élettartama során nem válnak el egymástól, nem választhatóak szét.

Minőségi jellemzők:
Alapanyag: random polipropilén ( PP – R ) megfelel az MSZ EN ISO 15874 – 2 előírásainak,VSZM AS 26 / 99 Késztermék:
Méretek: A méretek és a mérettűrések megfelelnek az EN ISO15874 – 2: 2004 szabvány előirásainak. ( 2.sz. táblázat ) Többrétegű cső esetén a falvastagság csak az alapcsőre vonatkozik ! Védőréteg vastagsága :0,08 mm Ragasztó vastagsága : 0,04 mm Védő és ragasztó réteg vastagsága együtt : max. 0,12 mm
Szilárdsági jellemző / fokozat: Olyan dimenzió nélküliszám, ami cső szilárdságának jellemzésére szolgál - Jele : S - Számítási képlete : S =( dn - en )/2en dn = külső átmérő en = falvastagság
Élettartam: legalább 50 év – az alkalmazási tapasztalatok és a számítások szerint a szabványszerint jellemzett, meghatározott fűtési hálózatokban ajánlott szilárdsági fokozatú cső esetén.
Felület : Sima külső és belső felület. A cső külső felületén a védőréteget károsító karcolás nem megengedett. A belsőfelületen a gyártás során képződő, a cső szilárdságát, élettartamát nem befolyásoló enyhe hosszirányú karc megengedett. Hajlítási sugár: min. 6 d Oxigéndiffúzió mértéke: kisebb mint 0,1 g/m3 nap

Vegyszerállóság: Kémiailag ellenálló, megfelel az ISO TR 10358 : 1993 előírásainak.

Időjárásállóság: A cső anyagát az UV sugárzás károsítja. Hosszabb tárolás során az időjárás káros hatásától a csövet óvni kell.( fedett helyen történő tárolás ).

Jelölés: A cső külső felületén - a segédeszköz alkalmazása nélkül is - jól olvashatóan - méterenként a gyártó feltünteti a termék alkalmazásához és azonosításához szükséges adatokat.

Szín: Natur vagy a vevő igényei alapján anyagában színezett. Fényáteresztés ( opacitás ) MSZ EN ISO 15874 – 2 – 5.2 pont szerint.

Alkalmazási útmutató: A csövek méreteinek kiválasztása a fűtési rendszer várható / tervezett jellemzőinek függvényében a VSZM RANDOM POLIPROPILÉN csöveinek kiválasztását az alábbi táblázat alapján javasoljuk : követelmény: a cső szilárdsági jellemzője kisebb legyen az 1. sz táblázatban megadott értkéknél

Oxigén áteresztés elleni védelemmel nem rendelkező cső esetén – amennyiben szükséges – a fűtési hálózatban műszaki megoldással gondoskodni kell a hálózat korrózióra képes elemeinek védelméről ( hőcserélő, inhibitor, nem korrodáló anyagok alkalmazása stb) A PP - R cső közvetlenül bebetonozható és alkalmas az MSZ EN 1264 – 1 : 1999 szabvány előírásainak megfelelő valamennyi fűtési rendszer kialakítására. A csövek tárolásánál, szállításánál, szerelésénél gondoskodni kell arról, hogy a CSŐ NE SÉRÜLJÖN MEG ! Sérült szennyezett csövet beépíteni TILOS ! A csövet szerelésnél nem szabad megtörni. ! TILOS a csövet lánggal melegíteni ( ha ez szükséges, meleg vízzel szabad ! ) A PP – R anyagú csövet 10oC alatt nem ajánlott szerelni ! A csövek hajlításához – főleg a minimális hajlítási sugár közelében ( min. 6d ) célszerű hajlító ágyat használni. A csövek kötését – oldható – szorítógyűrűs vagy nem oldható sajtolt fém kötéssel egyaránt el lehet végezni. Oldható kötésnél biztosítani kell a kötés ellenőrzésének lehetőségét, a kötőelem utánhúzási lehetőségét ( menetes kötést nem szabad bebetonozni) A vezetékek egyenes szakaszait a csövek rögzítését a hőtágulás figyelembe vételével kell kialakítani. A fűtési hálózatokat célszerű felelős tervezővel megterveztetni és a terv szerint szakképzett szerelő irányításával ,ellenőrzésével elkészíteni, üzembe helyezni, időszakosan ellenőríztetni.
