Légbevezető szett, szűrős, termosztát előkészítéses AT-G60-SZ-TE

​Air-Tonic AT-G60-SZ-TE légbevezető szett

Falba építhető kivitel, alkalmas égési levegő biztosítására, és általános szellőztetési célokra is.

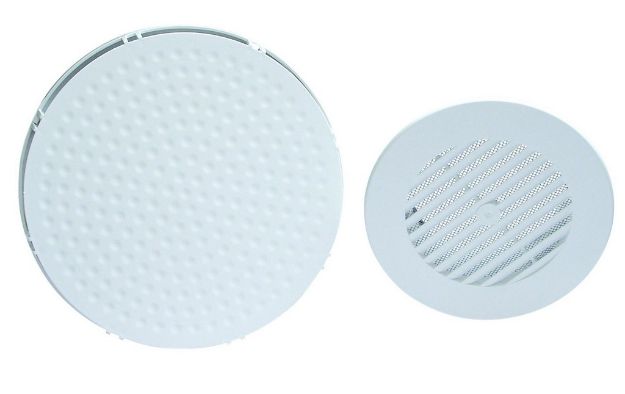

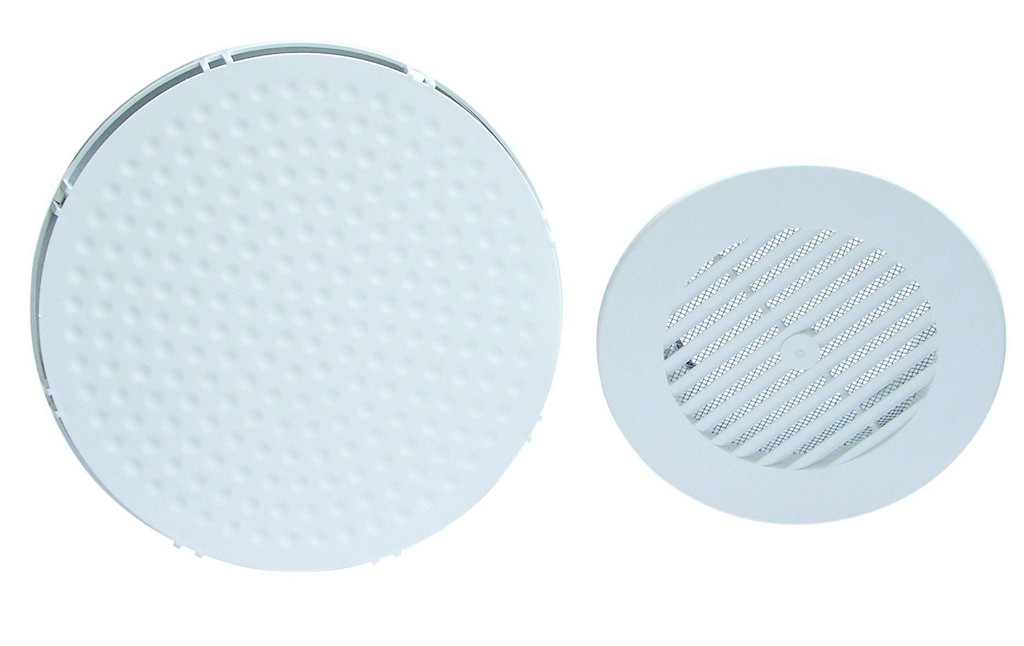

Szett tartalma:
- 1 db AT-G60 fedlap hangcsillapító, hőszigetelő betéttel
- 1 db AT-G60 rögzítő lap termosztát foglalattal
- 1 db AT-G60 szűrő
- 1 db AT-K125 külső kerek esővédős rács
- 1 csomag csavar, és tipli (4-4 db)
- Dokumentáció: Műbizonylat, Jótállási jegy, Kezelési útmutató, Beépítési előírás, Termékleírás



Beépítési útmutató az AIR-TONIC AT-G60-SZ-TE nyílászáróba építhető légbevezető termékhez:

A beépítéshez lehetőség szerint előre készítsék el a falban a furatot, melyet bélelhet bármilyen anyagú csővel (amely lejtsen kifelé), de javasoljuk az NA 125 méretű KG-PVC csövet, melyhez termékeink illeszkednek. A béléscső elhelyezésétől el lehet tekinteni, ha a furat pormentes és a légbevezető csonkjához képest keresztmetszet csökkenése nincs. A termék elhelyezésének tekintetében javasoljuk a magasabb helyen történő beépítést, de a szűrő nélküli változat elhelyezhető megfelelő tartó esetén akár radiátor mögé is, illetve amennyiben 2 db légbevezető kerül beépítésre gravitációs légáram kialakításra, tartsa be a tervező által figyelembe vett magasság különbséget. A betervezés során figyelembe kell venni az összekötő cső, illetve a külső rács ellenállását is.
