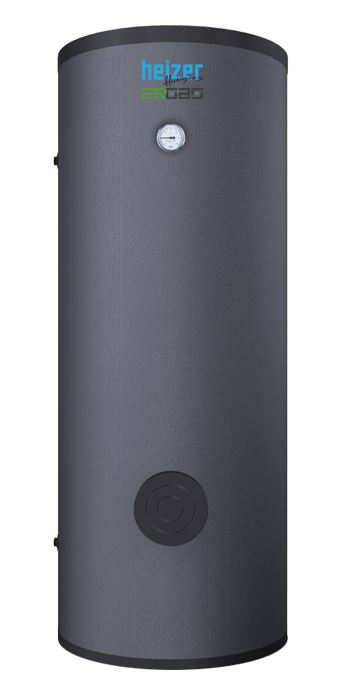

Heizer BSH 503, 500 L-es álló indirekt tároló, zománcozott, fix szigeteléssel, egy csőkígyóval hőszivattyúhoz

Heizer BSH 503, 500 L-es álló indirekt tároló, zománcozott, fix szigeteléssel, egy csőkígyóval hőszivattyúhoz


 Álló kivitelű. Minősített acél tároló, kerámia zománc bevonattal. Használati melegvíz fűtésére és tárolására.
A közvetett fűtésű tárolóbelső csőkígyója (hőcserélője) hőszivattyúra, alacsony hőfokú fűtőberendezésre csatlakoztatható.
Hőcserélő: dupla soros csőkígyók, 5/4” hőcserélő csatlakozással a tároló oldalán (előremenő/visszatérő), a csőkígyók utána szerkezetileg osztógyűjtőként funkcionálnak a 2db párhuzamosan futó csőhöz.
A tartály belső védelmét magasminőségű 870°C-on kiégetett kerámia zománc bevonat biztosítja.
A BSH széria belső hőcserélője fixen behegesztett sima csöves csőkígyók, melyek a tárolóval együtt kerülnek zománcozásra.
A tárolón tisztítókarima található, melyen elvégezhető az időszakos karbantartás az 5/4”-os hőcserélő csatlakozású típusoknál a karima fedélen található a 6/4”-os elektromos fűtőbetétnek előkészített belső menetes csatlakozás.
A szigetelést kemény poliuretán hab biztosítja . A katód védelemről a tárolóban található magnézium védőanód gondoskodik.
A tároló maximális megengedett üzemi nyomása 10 bar. A hőcserélő maximum 10 bar nyomással használható.
 Maximális üzemi hőmérséklete 95°C.

Szigetelés: PU- 42 kg/m3 HCFC-mentes poliuretán(814/2013 EU ErP és TS EN 12897 szabványok szerint (Alaptartozék/50mm)
Burkolat: Blueshell- újrahasznosítható polietilén borítás, mely fokozza a hőszigetelést(Alaptartozék)

Kiegészítők:
Hőmérő (0°C - 120°C) )Alaptartozék/ Ø63)
Érzékelőhüvely )Alaptartozék/ Ø9 mm, 2 db)
Tisztító karima (Alaptartozék/Ø100 mm)
Elektromos fűtőbetét (Opcionális/ 6/4”)

Katód védelem:
Magnézium Anód (alaptartozék)
Idegenáramú anód (opcionális)
Teherhordó elem :3 acéllábal palettára rögzítve (Alaptartozék)

Csatlakozások:
Tisztító karima:4"
Elektromos fűtőbetét:6/4"
Hőmérő és érzékelő:1/2"(1,2,3)
Cirkulációs csatlakozás:1"
Használati melegvíz:1"
Magnézium anód:5/4"
Vak karima:5/4"

Biztonsági szelep - alternatív elhelyezési lehetőség: a tároló tetejénél magasabb szintre is fel lehet felszerelni.
 Így védve van a magas hőmérséklettől, a vízkövesedéstől és nem szükséges leüríteni a tartályt a szelep vizsgálata, cseréje során.
A telepítési diagram csak egy példa. Az installálást az érvényes szabványok és megfelelő gépészeti terv szerint kell elvégezni.

Teljesítmény adatok:
Hőcserélő (csőkígyó) felület A (m2 ):5,27
Hőcserélő űrtartalom V (l):32,2
10/45°C
