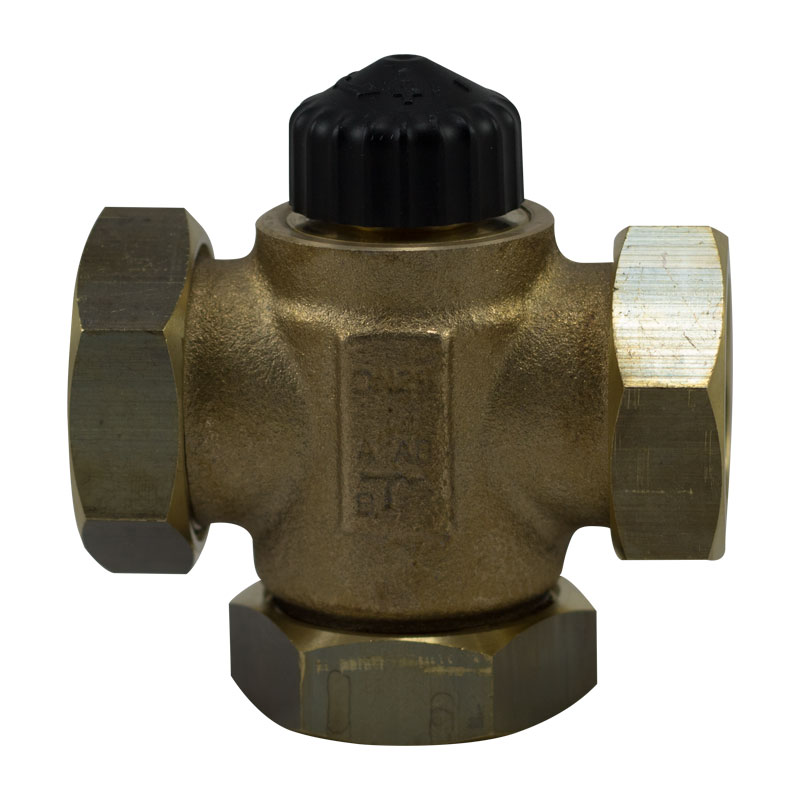

Heimeier háromjáratú keverőszelep 3/4"

Heimeier háromjáratú keverőszelep 3/4"


Felépítése:
Háromjáratú keverőszelep előbeállítánélkül, vörösöntvény szeleptesttel fűtési és hűtési rendszerekhez.
Fekete védőkupakkal szállítva.
Rozsdamentes szelepszár kettős O-gyűrűs tömítéssel. A külső O-gyűrű nyomás alatt is cserélhető.
Lapos tömítéssel, 1" külső menetes kivitel.
Üzemi hőmérséklet: 2°C - 120°C, védőkupakkal vagy meghajtóval 100 °C-ig.
Megengedett üzemi nyomás 10 bar.



1. Termosztatikus szelepbetét
2. Szelepház korrózióálló vörösöntvényből

Az IMI háromjáratú keverőszelep működése:
​
A segédenergia nélküli arányos szabályozáshoz termosztatikus fejek alkalmazhatóak (K-jelű termosztatikus fej távérzékelővel vagy merülőérzékelővel).
A termosztatikus fej emelkedő hőmérséklet esetén a B-AB ágat zárja, az A-AB ágat pedig nyitja.
Segédenergiával működő arányos, illetve hárompont szabályozáshoz a motoros EMO 1, EMO EIB, EMOLON ill. EMO 3 / EMO 3/230 szelepmozgatókat alkalmazhatjuk. Segédenergiával működő kétpont szabályozáshoz az EMO T termoelektromos szelepmozgatót alkalmazhatjuk.


Alkalmazások:




Keverőfunkció:
Bekeverő szabályozás fűtésnél vagy hűtésnél. Változó térfogatáram a primer körben. Állandó térfogatáram a szekunder körben.

Osztófunkció:
Teljesítményszabályozás fűtő vagy hűtőberendezéseknél mennyiségszabályozás által. Állandó térfogatáram a primer körben. Változó térfogatáram a szekunder körben.

Alkalmazási példák:



A Heimeier háromjáratú keverőszelepnek 1" külsőmenetes csatlakozása van, a csatlakozó csonkokat külön kell megvásárolni.
