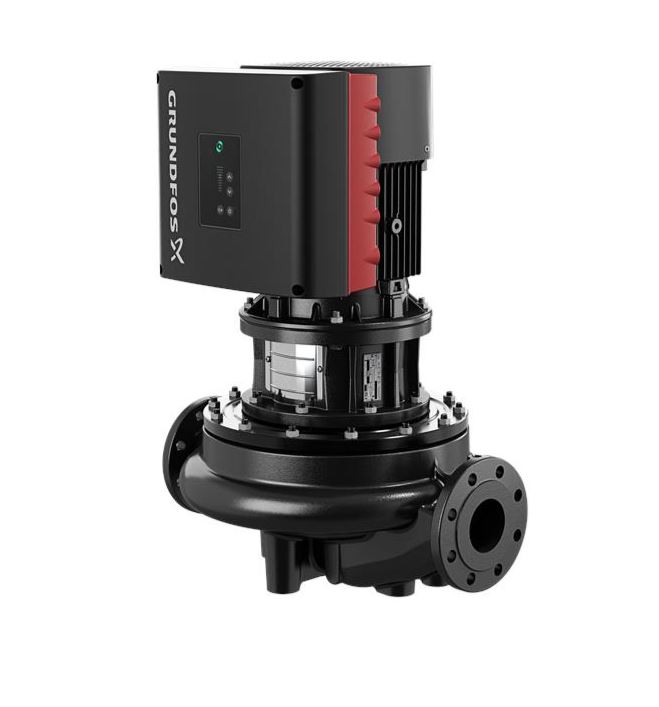

Grundfos TPE 100-70/4 A-F-A-BQQE-HDA Egyfokozatú in-line szivattyú, frekvenciaváltóval

Grundfos TPE 100-70/4 A-F-A-BQQE-HDA Egyfokozatú in-line szivattyú, frekvenciaváltóval


Egyfokozatú, közvetlen hajtású, in-line, axiális átömlésű szivattyú, azonos átmérőjű szívó- és nyomócsonkkal.
 A szivattyú felülről kihúzható konstrukció, azaz a szivattyú fej (motor, szivattyúfej és járókerék)
úgy távolítható el karbantartás vagy javítás céljából, hogy a szivattyúház a csővezetékhez kapcsolódva maradhat.
A szivattyú tehermentesítés nélküli gumiharangos tömítéssel van szerelve.
A szivattyú egy ventilátor hűtésű, állandó mágneses szinkronmotorral van ellátva

Telepítés:

Megengedett hőmérséklettartomány:-20 .. 50 °C
Maximális üzemi nyomás: 16 bar
Csatlakozó típusa: DIN
Csatlakozóméret: DN 100
A csőcsatlakozás névleges nyomása: PN 16
Beépítési hossz: 550 mm

Folyadék:

Szivattyúzott közeg: Víz
Folyadékhőmérséklet tartomány: -25 .. 120 °C
Folyadék-hőmérséklet működés közben: 20 °C
Sűrűség:  983.2 kg/m³

Műszaki:

Névleges térfogatáram: 79,1 m³/h
Névleges szállítómagasság: 4,75 m


Anyagok:

Szivattyúház: Öntöttvas
Járókerék: Cast iron EN-GJL-200


Elektromos adatok:

Motortípus: 90LE
P2: 1,5kW
Hálózati frekvencia: 50 Hz
Névleges feszültség: 3 x 380-500 V
Védettségi osztály (IEC 34-5): IP55
Szigetelés osztály (IEC 85): F
