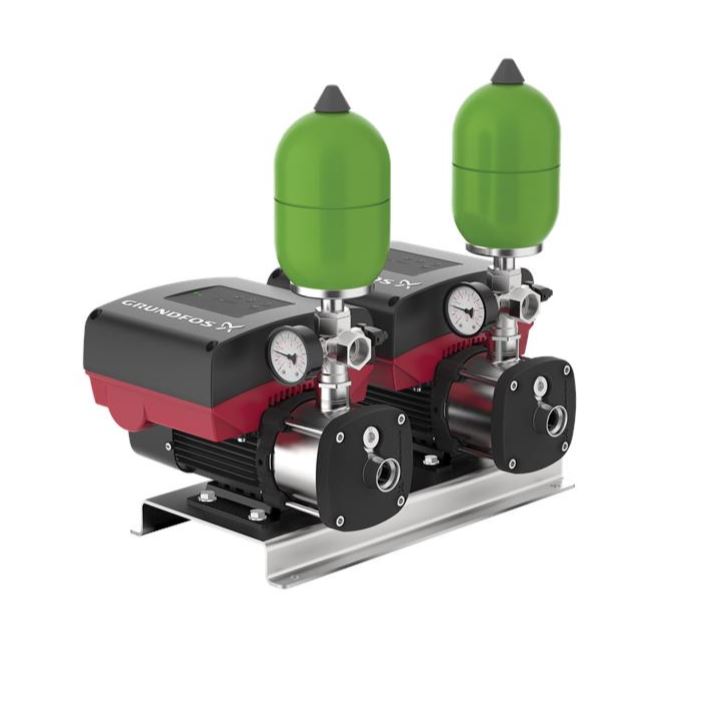

Grundfos CMBE TWIN 5-62 I-U-C-C-D-B nyomásfokozó berendezés

Grundfos CMBE TWIN 5-62 I-U-C-C-D-B nyomásfokozó berendezés


A CMTWIN egy nagy hatékonyságú nyomásfokozó rendszer, amely két párhuzamosan csatlakoztatott
Grundfos CMBE nyomásfokozóból áll, alkalmas tisztavíz-ellátásra és nyomásfokozásra háztartási és kereskedelmi alkalmazásokban.
A Grundfos CMBE TWIN nyomásfokozó egy kompakt kialakítású, két nyomásfokozóval rendelkező rendszer lakóházak és kereskedelmi alkalmazások vízellátására.
A beépített fordulatszám vezérlő teszi lehetővé, hogy a CMBE nyomásfokozó állandó nyomást tartson fent a csőrendszerben.
A nyomásérzékelő ellenőrzi a vízfogyasztás változásait és jelzi a fordulatszám vezérlőnek, ha módosítani kell a motor fordulatszámát.
Ennek köszönhetően a teljesítmény az új helyzetnek megfelelően változik a szivattyúk kaszkád működtetésének eredményeképpen.
A kaszkád vezérlés biztosítja, hogy a CMBE nyomásfokozó teljesítménye a szivattyúk be

A CME nyomásfokozó része 2 db CMBE nyomásfokozó, amelyek egyenként tartalmaznak

5-utas szelepet
tágulási tartályt
nyomásmérőt
Nyomásérzékelő

Tulajdonságok

Többszivattyús kaszkád működés
Automatikus szivattyúváltás
Állandó nyomás ellenőrzés
Csőtöltés
Kompakt kivitel
Erőteljes, rozsdamentes acél
Egyszerű telepítés (plug and play)
Szárazonfut.-elleni véd.

Szívómagasság:

 Max. 1 m, beleértve a szívócső nyomásvesztéségét +20 °C folyadék-hőmérsékleten (nem önfelszívó)

Folyadék:

Szivattyúzott közeg: Víz
Folyadékhőmérséklet tartomány: 0 .. 60 °C
Folyadék-hőmérséklet működés közben: 20 °C
Sűrűség: 998.2 kg/m³

Műszaki:

A szivattyú müszaki adataihoz tartozó fordulatszám.: 3868 rpm
Névleges térfogatáram: 6 m³/h
Névleges szállítómagasság: 47.8 m
Tengelytömítés kódja: AVBE
Jóváhagyások: CE,EAC,CN ROHS EX,SEPRO,MORO
Jóváhagyások ivóvízhez: UBA
GIndítási nyomás: Integrated Frequency converter

Telepítés:

Maximális környezeti hőmérséklet: 55 °C
Maximális üzemi nyomás: 10 bar
Szivattyú szívócsonk: RP 1 1/4
Szivattyú nyomócsonk: RP 1
A csőcsatlakozás névleges nyomása: PN 10

Elektromos adatok:

Névleges teljesítmény - P2:1.5 kW
Hálózati frekvencia:  50 Hz
Névleges feszültség:1 x 200-240 V
Maximális áramfelvétel: 9.10-7.60 A
Védettségi osztály (IEC 34-5):IP55
Szigetelés osztály (IEC 85):    F
Kábelhossz: 1.5 m
Csatl. dugó:SCHUKO
