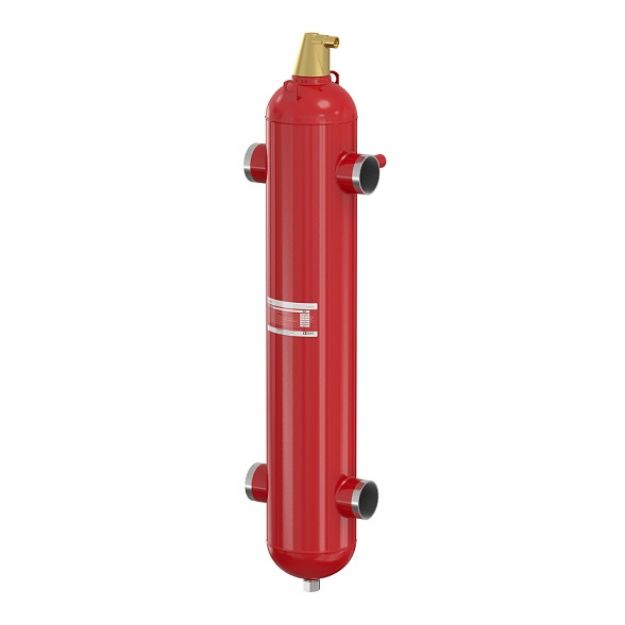

Flamco Flexbalance S 65 hidraulikus váltó

Flamco Flexbalance S 65 hidraulikus váltó

A FlexBalance (Plus) hidraulikus váltót a primer és a szekunder kör közé kell beszerelni. Ez a levegő- és szennyeződésleválasztásra is ideális hely. Az előremenő víz magas hőmérsékletének köszönhetően ott ideális levegőleválasztás lehetséges. A szennyeződés-leválasztás a visszatérő vezetékek között, a fűtőtestek mögött és közvetlenül a kazán előtt történik, ezáltal a kazán megóvható a szennyeződéstől.

A FlexBalance (Plus) hidraulikus váltók alkalmazásával elkerülhető a hidraulikai egyensúlytalanság. Azaz:

• a szivattyúk nem terhelődnek túl, és így nincsenek kopás okozta károk,
• a rendszer jobban és pontosabban beállítható,
• jelentősen javul a hőátvitel, és ezért nagyobb a rendszer hasznos teljesítménye.

• Űrtartalom (liter): 21
• A méret (mm): 635
• B méret (mm): 260
• C méret (mm): 1045
• Csatlakozás: DN 65
• ØD Átmérő (mm): 76,1
• Rendszer térfogatáram (m3/h): 10-17
• Rendszer teljesítmény (kW): 180-330

-Üzemi nyomás: 0,2 - 10 bar

-Olyan rendszerekhez alkalmas melyekben a maximális áramlási hőmérséklet 120 °C

-Alkalmazható glikol oldatokkal maximum 50%-ig

-Hagyományos VDMA 24770 kiegyenlítő tartály

-Maximális áramlási sebesség:

-Elsődleges kör: 2 m/s

-Másodlagos kör: 1,2 m/s.

A FLEXBALANCE előnyei

• Alkalmazás fűtő- és hűtőrendszerekben.
• Beépített levegőleválasztás.
• Hidraulikus leválasztás a primer és a szekunder kör között.
• A FlexBalance egyensúlyi funkcióit egy perforált lemez támogatja.
• A rendszerben több esetleg kaszkádkapcsolású kazán alkalmazása problémamentesen lehetséges.
• A szabályozó rendszereket más körök nem befolyásolják.
• Széles választék hegesztett, karimás és bordás csatlakozókkal.

Hidraulikus leválasztás:
A FlexBalance (Plus) hidraulikus váltóra a primer, illetve a szekunder kör táp- és a visszatérő vezetékeit kell csatlakoztatni. Az áramlások elosztása a hidraulikus váltóban a két részkörben fellépő áramlásoktól függően történik.

A FlexBalance (Plus) hidraulikus váltó felszerelésével a primer és a szekunder kör elválasztható és az áramlási sebességek kiegyenlíthetők. Ideális esetben, amikor a primer köri átfolyás megegyezik a szekunder köri átfolyással, a hidraulikus váltó nem végez kiegyenlítést. Előfordulhat azonban, hogy az átfolyás a primer körben nagyobb vagy kisebb, mint a szekunder körben. Ebben az esetben a FlexBalance (Plus) hidraulikus váltó a fölösleget visszavezeti a másik körbe. Ez azt jelenti, hogy a primer köri átfolyás minden helyzetben független a szekunder köri átfolyástól. Ezáltal létrejön a hidraulikai egyensúly a fűtési rendszerben. Ez nem befolyásolja a két részkörben az átfolyási mennyiségeket.

Hidraulikus rendszerek instabilitásának kiküszöbölése:
Egyre több fűtési rendszer épül több kazánnal. Ezáltal a hőszükséglettől függően egy kazán be- vagy kikapcsolható. Emellett gyakran több, külön szivattyúval működő részkör található a rendszerben. Ezeknél a rendszereknél azonban a hőkínálat és hőkereslet állandó változása miatt igen nagy a hidraulikai egyensúlytalanság kockázata, ami rossz hőátvitelhez, a szivattyú túlterheléséhez és rosszul beállítható rendszerhez vezethet. Ez a probléma a FlexBalance Plus vagy FlexBalance hidraulikus váltó alkalmazásával elkerülhető. A rendszer hasznos teljesítménye ezáltal jelentősen javul.
