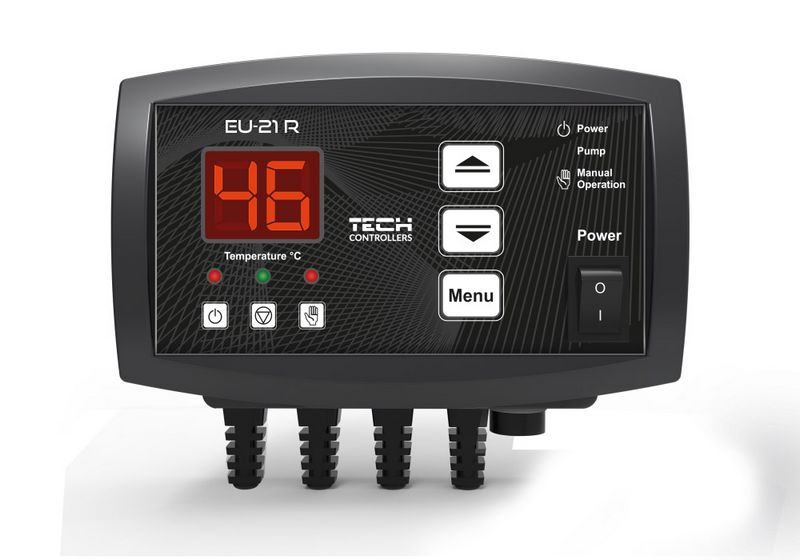

EU-21R szivattyú vezérlő (230V, -9°C-85°C, 1,5m kábel)

EU-21R szivattyú vezérlő (230V, -9°C-85°C, 1,5m kábel)


A LED kijelzővel ellátott EU-21 R szabályozó a központi fűtés vízkeringető szivattyújának vezérlésére szolgál. A szabályozó feladata a szivattyú bekapcsolása, ha a hőmérséklet eléri a beállított értéket, és kikapcsolása - ha a kazán a beállított hiszterézis értékével a beállított érték alá hűl. Ez az üzemmód megakadályozza a szivattyú szükségtelen működését, ami lehetővé teszi az elektromos megtakarítást, valamint meghosszabbítja a szivattyú élettartamát és növeli a megbízhatóságát. Az EU-21 R szabályozó termosztátként is funkcionálhat, amely a beállított hőmérséklet elérése után kikapcsolja a szivattyút. A vezérlő ANTI-STOP funkcióval is rendelkezik, amely megakadályozza, hogy a keringtető szivattyú szezonon kívül letapadjon (a szivattyú 10 naponta 1 percre bekapcsol). További védelem a fagyálló funkció, amely megakadályozza a rendszerben lévő víz megfagyását, amikor a hőmérséklet 5 ° C alá csökken, a szivattyút folyamatosan bekapcsolva tartja. Továbbá rendelkezik NO/COM/NC relével egy hőtermelő kapcsolásához.

A szabályzó leírása:



A beállított hőmérséklet a PLUSZ és MÍNUSZ gombokkal állítható be. 1 és 99°C között állítható. Néhány másodperccel a változtatás után a kijelző elmenti a változtatásokat (villog), és visszatér az érzékelőn mért hőmérséklet kijelzésére. A MENU gomb megnyomása után két funkció érhető el:

KÉZI ÜZEMMÓD
Ha a MENU gombbal manuális módot választ, a kézi üzemmód LED világít. Ebben az üzemmódban: a szivattyú bekapcsolásához a PLUSZ gombot, a szivattyú kikapcsolásához a MÍNUSZ gombot használjuk. Ebben a funkcióban ellenőrizheti, hogy a csatlakoztatott szivattyú működőképes-e.

HISZTERÉZIS
Ez az opció a szivattyú működési hiszterézisének beállítására szolgál. Ez a munkaciklus küszöbértéke és a visszatérő hőmérséklet a nyugalmi állapotba (pl.: a beállított hőmérséklet 60°C, a hiszterézis 3°C. A szivattyú 60°C-on kezd működni, 57°C-on áll le)



SZERVIZ BEÁLLÍTÁSOK
Állítsa be a hálózatot, hogy elindítsa a vezérlőgomb szolgáltatását a 0 pozícióba, majd nyomja meg a MENU gombot, és tartsa lenyomva, hogy a hálózati gombot 1 pozícióba kapcsolja. Néhány másodperc múlva elengedheti a MENU gombot (a a kijelzőn megjelenik b1). A PLUSZ / MÍNUSZ gombokkal lépjen a következő funkciókra:


SZIVATTYÚ/ TERMOSZTÁT
Ez a vezérlő szivattyúként vagy termosztátként is működhet. A MENU gomb megnyomásával a felhasználó kiválasztja a készülék működését: 0 - szivattyú funkció (bekapcsol, ha elérte a beállított hőmérsékletet, kikapcsol, ha a hőmérséklet a beállított hőmérséklet alá esik, mínusz a beállított hiszterézis). 1 - termosztát funkció (kikapcsol, ha elérte a beállított hőmérsékletet, újra bekapcsol, ha a hőmérséklet a beállított hőmérséklet alá esik, mínusz a beállított hiszterézis).

LETAPADÁS ELLENI VÉDELEM
Ezzel az opcióval beállítható a letapadás elleni védelem: 0 - ki, 1 - be.

A SZIVATTYÚ MINIMÁLIS KÜSZÖBÉRTÉKE VAGY RIASZTÁSI FUNKCIÓ
A szivattyú funkcióban a felhasználó beállíthat egy riasztási funkciót 75-99°C között. Ha a kazán hőmérséklete eléri a beállított értéket, a szabályozó riasztást ad. A termosztát funkcióban a felhasználó 0-70°C közötti riasztási állapotot állíthat be minimum bekapcsolási küszöbként.


MŰSZAKI ADATOK
No. Leírás 1 Tápfeszültség 230V ±10% /50Hz
2 Max. energia felhasználás 2W
3 Máködési hőmérséklet 5÷50°C
4 Szivattyú max. kimeneti terhelés 0,5A
5 Potenciálmentes kontakt max. kimeneti terhelés 1A
6 Hőmérséklet mérési pontosság ±1°C
7 KTY érzékelő termikus ellenállás -30÷99°C
8 Biztosíték 1,6A
