Az EU-21 Puffer szabályozó egy univerzális szabályozó, amely két hőmérséklet-érzékelővel van felszerelve a keringtető szivattyú vezérlésére. A szabályozó feladata a szivattyú bekapcsolása, ha az érzékelő hőmérsékletének különbsége meghaladja a beállított értéket.

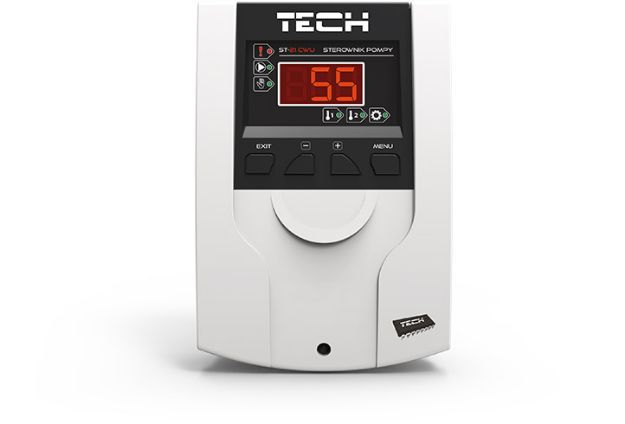

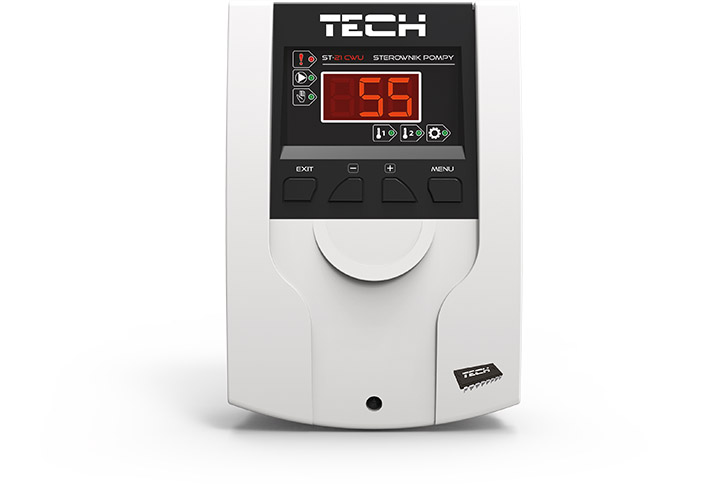

A vezérlő leírása:


1. Dióda – aktív kézi működtetés jelzése
2. Dióda – az eszköz működésének jelzése
3. Dióda – riasztás jelzése
4. A T1, illetve T2 szenzorok aktuális hőmérséklete
5. Dióda – az 1. puffer alsó szenzorán leolvasott hőmérsékleti érték kijelzése
6. Dióda – az 2. puffer alsó szenzorán leolvasott hőmérsékleti érték kijelzése
7. Dióda – a menüopciók áttekintését jeleníti meg
8. Menü gomb – a felhasználó beléphet a vezérlő menüjébe, és megerősítheti a beállításokat
9. PLUSZ gomb
10. MÍNUSZ gomb
11.Kilépés gomb – a felhasználó kiléphet a vezérlő menüből, és törölheti a beállításokat.


A szabályozó működése
A felhasználó módosíthatja a szenzor hőmérséklet nézetét a PLUSZ gomb (T1 hőmérséklet) és a MÍNUSZ gomb (T2 hőmérséklet) megnyomásával.
A MENU (menü) gomb megnyomásakor a szabályozó megjeleníti a felhasználói menüt, amelyben a PLUSZ, illetve a MÍNUSZ gombok segítségével navigálhat. A jelzett funkció kiválasztásához, vagy egy beállítás módosításának elfogadásához a felhasználónak meg kell erősítenie a kiválasztást a MENÜ gomb megnyomásával. A beállítás módosításának törléséhez vagy a menüből való kilépéshez a felhasználónak a KILÉPÉS gombot kell használnia. Ha a felhasználó 5 másodpercig nyomva tartja a KILÉPÉS gombot a főképernyőn, akkor aktiválja a készenléti módot, és áramtalanítja a szivattyút. A vezérlő felhasználói MENÜJE a következő funkciókat tartalmazza:

A1
1.Kézi működtetés Ebben a funkcióban a felhasználó ellenőrizheti, hogy a kiválasztott eszköz működik-e.

A2
2. Alsó fűtési küszöbérték Ezzel az opcióval állíthatja be a puffer alsó részén mért alsó küszöbértéket, melyet elérve a szabályozó kikapcsolja az eszközt.

A3
3. Felső fűtési küszöbérték Ezzel az opcióval állíthatja be a puffer felső részén mért küszöbértéket, melyet elérve a szabályozó bekapcsolja az eszközt.

A4
4. Gyári beállítások Ezen opció aktiválása után a vezérlő összes, a felhasználó általi saját beállítása törlődik, és a gyártó által elmentett beállításokra cseréli le a rendszer. Ettől kezdve a felhasználó újra beállíthatja a saját paramétereit.

Kijelzett riasztások
c2 - A felső szenzor hibája (T2),
c1- Az alsó szenzor hibája (T1)

MEGJEGYZÉS Bármely riasztás esetén a vezérlő kikapcsolja az eszközt.


Kimenet más eszközök részére
A vezérlő együtt működtethető más berendezések által. A kiegészítő eszköz kimenete a szivattyú kikapcsolt állapota esetén nyitva van, míg az érintkező zárt állásba kerül, amikor a szivattyú bekapcsol.

A telepítés módja
Az eszköz telepítését képesítéssel rendelkező villanyszerelőnek kell végeznie. A szenzort egy kábelkötegelő segítségével kell rögzíteni, majd egy szigetelőszalaggal kell elválasztani a külső behatásoktól. Az eszköz tápkábelét a következő módon kell csatlakoztatni: kék/barna: 230 V, sárga/zöld (védőföldelés) kábelt a testre kell csatlakoztatni. A rögzítőnyílások közötti távolság 86,5 mm.

Specifikáció
1 Tápegység 230 V ±10 % /50 Hz
2 Maximális energiafogyasztás 2 W
3 Környezeti hőmérséklet 5÷50
4 Szivattyúkimenet max. terhelés 0,5 A
5 Hőmérséklet mérési pontossága 1 °C
6 A szenzor max. hőmérséklete -30÷99 °C
7 Olvadóbiztosító 1,6 A
A szabályozó védelmét egy cső alakú biztosítóbetét látja el (WT 1,6 A).
