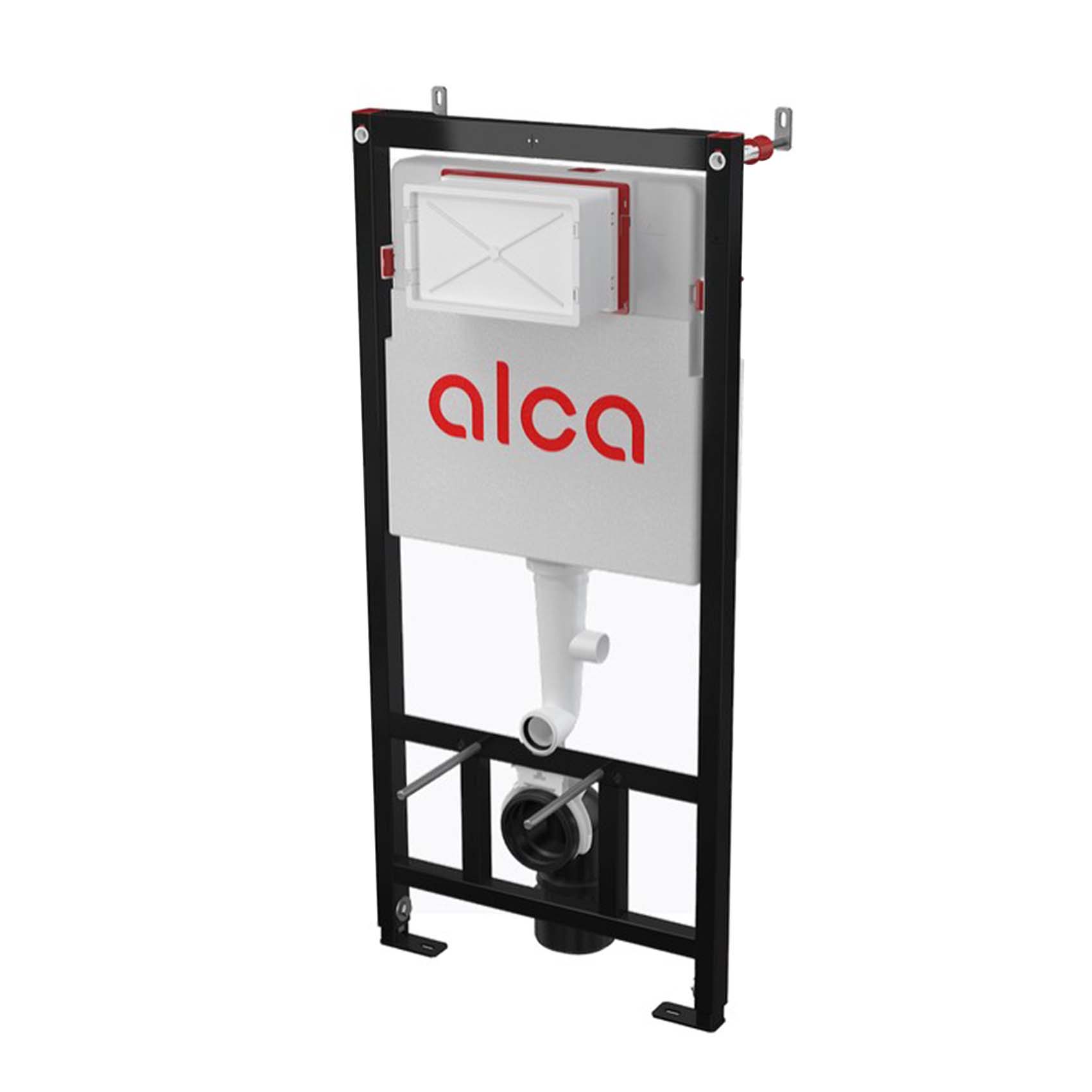

Alcaplast AM 101/1120 Szerelőkeretes falba építhető wc tartály, száraz szereléshez (gipszkarton)
AM101/1120 Falsík alatti szerelési rendszer
Alkalmazás
Tartófal elé vagy gipszkarton szerkezetbe való falsík alatti szereléshez
Függesztett WC szereléséhez 180 mm vagy 230 mm csatlakozással
0–200 mm-es padló vastagsághoz
Függesztett WC–hez
Jellemzők
Kettős öblítés függetlenül állítható, higiéniai tartalékkal
Kompatibilis az összes Alca nyomólappal
A polisztirol szigetelésének szerkezete megakadályozza a páralecsapódás
képződését a tartály felületén és tompítja a tartály rezgését
A keret szerkezete lehetővé teszi a rögzítést a különálló kellően tartó
gipszkartonfalhoz vagy tartófal elé
A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és
szennyeződés bejutását
A tartószerkezet anyaga: fém porszórt felülettel
Állítható szerelési mélység 20–95 mm
Alkalmas a távolabbról való vagy érzékelős öblítés beszereléséhez
A tartály egy darabból készül, így biztosítva a 100%-os vízzárást
A beépített rendszert gipszkartonnal befedik és nincs szükség további merevítésre
vagy rögzítő elemekre
Állítható horgonyláb fékkel, 0–200 mm fesztávolságban
A szennyvízcső tartójának mechanizmusa nyolc pozícióban állítható 0–93 mm
távolságban
Előkészítés a bidés WC ülőke és a kézi bidé zuhany DG1/2" tartójának
csatlakozásához
Vízcsatlakozás hátulról/felülről középen
Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez
Karbantartás szerszám nélkül
Szerelési mélység 125 mm
A szintező és a középvonal látható megjelölése
Csomag tartalma
Rögzítő anyag a bidé rögzítéséhez: menetes szár M12 – 4 db, 2 db alátét, fedő 2
db, anya 2 db, menetvédő kupak 2 db
Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db
Szennyvízcső HT 90/90 polietilén, PE-HD
A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
Tartály töltő és leeresztő szeleppel
Szűkítő HT 90/110 polietilén, PE+HD
Szerelő nyílás fedél,a szerelő nyílás takarására beépítéskor
WC tabletta adagoló
Önhordó keret
1/2" csatlakozó a víz bekötéséhez integrált Schell 1/2"–3/8" sarokszeleppel
Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
Műszaki adatok
Javasolt víznyomás terjedelem 0,3-0,5 MPa
Víznyomás terjedelem 0,05-1,6 MPa
Higiénikus tartalék 3 l
Kis öblítés 2,5-3,5 l
A víz térfogata a tartályban 9 l
Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül G1/2 "
A kis öblítés alapbeállítása 3 l
A nagy öblítés alapbeállítása 6 l
Nagy öblítés 6-9 l
Terhelési próba 400 kg
