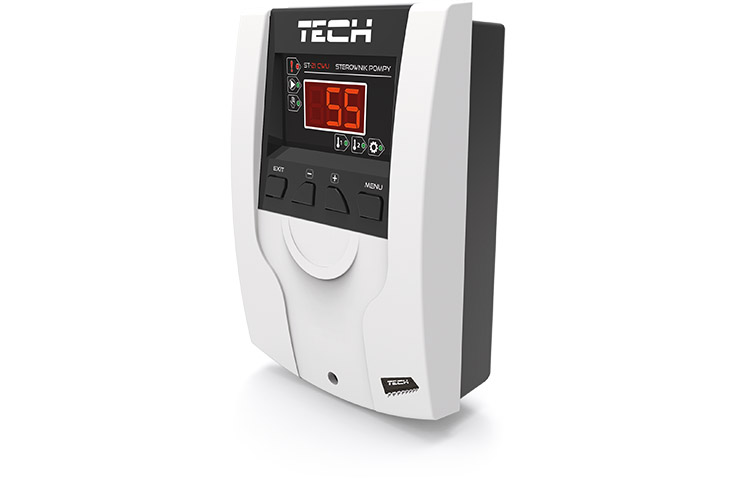

EU-21R HMV szivattyú vezérlő (230V, 6°C-85°C, 1,5m kábel) Egy univerzális szabályozó, amely két hőmérséklet-érzékelővel van felszerelve a keringtető szivattyú vezérlésére. A szabályozó feladata a szivattyú bekapcsolása, ha az érzékelő hőmérsékletének különbsége meghaladja a beállított értéket (T2-T1 ≥ Δ), kivéve, ha T2 ≥ Minimális küszöb a szivattyú aktiválásához.
Funkciók: A szivattyú vezérlése
Anti-stop funkció
Fagyálló funkció
A száraz kimenet teljesítmény szabályozása
Vezérlő felszereltsége: LED kijelző
Két hőmérséklet-érzékelő
A vezérlő leírása:
1. LED – kézi működtetés
2. LED – szivattyú üzemelés
3. LED – riasztás
4. T1 vagy T2 szenzor hőmérséklet
5. A T1 szenzor aktuális hőmérséklete
6. A T2 szenzor aktuális hőmérséklete
7. Nézet menü opciók
8. MENÜ opciót, illetve a beállítások megerősítése
9. Főképernyő: T1 (HMV tartály) hőmérséklet kiválasztása
10. Főképernyő: T2 (KF kazán) hőmérséklet kiválasztása
11. Főképernyő: a gomb nyomva tartása – készenlét;
Riasztás közben: hang lenémítása;
Kézi működtetés: menüből kilépés
Működési elv EU-21 HMV szabályozó egy többfunkciós vezérlő, amelyet két hőmérsékletszenzorral szereltünk fel. A központi fűtőszivattyú vezérlésére szolgál.
A vezérlő bekapcsolja a szivattyút, amikor a két szenzor közötti hőmérsékletkülönbség meghaladja a beállított értéket (T2-T1 ≥ Δ), amennyiben T2 ≥ a szivattyúindítás minimális küszöbértéke. A szivattyú kikapcsol, ha T2 ≤ T1, vagy a T2 < Szivattyúindítás minimális küszöbértéke – 2 ⁰C (állandó hiszterézis érték). A szivattyú akkor is kikapcsol, amikor a T1 eléri a beállított értéket. (T2 – KF kazánhőmérséklet T1 – HMV tartály hőmérséklet (puffer)). Megakadályozza a szükségtelen üzemelést, valamint a HMV tartály véletlenszerű lehűtését, amikor a vízellátási hőmérséklet csökken. Ezzel elektromos áramot takarít meg és meghosszabbítja a szivattyú élettartamát. Ennek következtében az eszköz megbízhatóbban és gazdaságosabban működik.
Az EU-21 HMV szabályozót egy funkcióval láttuk el, amely megakadályozza a szivattyú letapadását egy hosszabb üzemszünet során. pl.: szivattyú minden 10. napon 1 percre bekapcsol. Ezenkívül a vezérlőt fagyvédelem funkcióval is felszereltük. Amikor a KF kazán hőmérséklet érzékelője vagy a HMV tartály hőmérséklet érzékelője 6 °C alá csökken, akkor a szivattyú bekapcsol. Kikapcsol, amikor az áramkör hőmérséklete eléri a 7 °C-ot.
Szabályozó működtetése
A szenzorok hőmérséklet nézete módosítható a
MÍNUSZ gomb (HMV tartály hőmérséklet – T1) és a
PLUSZ gomb (KF kazán tápvíz hőmérséklet – T2) segítségével. A MENÜ gomb megnyomását követően a szabályozó megjeleníti a felhasználói menüt, amelyben a felhasználó a
PLUSZ és
MÍNUSZ gombokkal navigálhat. Egy opció kiválasztásához vagy a módosítások megerősítéséhez, nyomja meg a
MENÜ gombot. A módosítások törléséhez vagy a menüből való kilépéshez nyomja meg a
KILÉPÉS gombot. A
KILÉPÉS gomb főképernyő nézetben való, 5 másodpercig tartó nyomva tartásával bekapcsolja a készenléti üzemmódot, és ezután a szivattyú kikapcsol. A következő funkciók érhetőek el a fő
MENÜBEN:
A1 1. Kézi működtetés Ez a funkció lehetővé teszi a felhasználó számára a szivattyú kézzel történő bekapcsolását (pl. annak ellenőrzését, hogy megfelelően működik-e). Az A1 funkció kiválasztását követően a felhasználó bekapcsolhatja (PLUSZ gomb) és kikapcsolhatja (MÍNUSZ gomb) a szivattyút.
A2 2. A szivattyúindítás delta értéke Ez a funkció a KF kazán és a tartály közötti hőmérséklet-különbség (∆) beállítására való (∆ = T1-T2). Ezen érték elérését követően a szivattyú bekapcsol, feltéve, hogy a hőmérsékleti érték magasabb, mint az előre beállított indítási küszöbérték.
A3 3. Indítási küszöbérték Ezzel a funkcióval a felhasználó beállíthatja a szivattyúindítás hőmérsékletét. Amikor a hőmérséklet meghaladja ezt az értéket, akkor a szivattyú bekapcsol (úgynevezett Indítási küszöbérték), feltéve, hogy a szivattyúindítás delta értékét elérte a rendszer.
A4 4. Leállítási küszöbérték Ezzel a funkcióval a felhasználó beállíthatja a szivattyú kikapcsolásának hőmérsékletét. Amikor a hőmérséklet meghaladja ezt az értéket, akkor a szivattyú kikapcsol (úgynevezett Leállítási küszöbérték). A hőmérsékletet a tartály hőmérsékletet méri.
A5 5. Gyári beállítások A vezérlőt előre konfigurálták az üzemeléshez. Azonban a beállítások a felhasználó igényei szerint testre szabhatók. Bármikor visszaállíthatja a gyári beállításokat. Amikor aktiválják a gyári beállítások opciót, elvész a vezérlő összes testre szabott beállítása, és a gyártó beállításai kerülnek a helyükre.
Riasztások c1 – Tartály hőmérséklet érzékelő hiba,
c2 – KF kazán hőmérséklet érzékelő hiba,
AL1 – az üzenet az aktuális KF-kazán hőmérséklettel felváltva jelenik meg, amikor a fagyvédelem funkciót bekapcsolták (KF kazán hőmérséklet érzékelőből származó jelzés)
AL2 – az üzenet az aktuális HMV-tartály hőmérséklettel felváltva jelenik meg, amikor a fagyvédelem funkciót bekapcsolták (tartály hőmérséklet érzékelőből származó jelzés) -A- – üzenet, amely a szivattyú letapadás védelem funkció aktív állapotát jelzi
MEGJEGYZÉS Ha bármelyik riasztás bekövetkezik, akkor a szivattyú az aktuális hőmérséklettől függetlenül bekapcsol.
Telepítés Az eszköz telepítését képesítéssel rendelkező személynek kell végeznie! A szenzort egy szorítóbilincs segítségével kell felszerelni, és szigetelőszalaggal el kell választani a környezetétől a külső behatások csökkentése céljából. A szivattyú tápkábelét a következő módon kell csatlakoztatni: kék/barna: 230 V, sárga/zöld (földelőkábel) vezetéket a keret földelési pontjához kell csatlakoztatni. A rögzítőfuratok közötti távolság 86,5 mm.
Specifikáció 1 Tápegység :V 230 V ±10 % /50 Hz
2 Áramfogyasztás:2W
3 Környezeti hőmérséklet :5÷50°C
4 Szivattyúkimenet terhelés: 0,5A
5 Feszültségmentes csatlakozó max. kimeneti terhelés:1A
6 Mérés pontossága:1°C
7 A szenzor max. hőmérséklete:-30÷99°C
8 Olvadóbiztosító:1,6A
A szabályozónál egy WT 1,6 A csöves biztosíték összekötő védi az elektromos hálózatot.
Kapcsolási rajz:
Amennyiben: T2-T1 ≥Δ és T2 ≥ Indítási küszöbérték, akkor
A szivattyú üzemel Amennyiben: T1 ≥ T2 vagy T2< Indítási küszöbérték, akkor
A szivattyú nem üzemel
